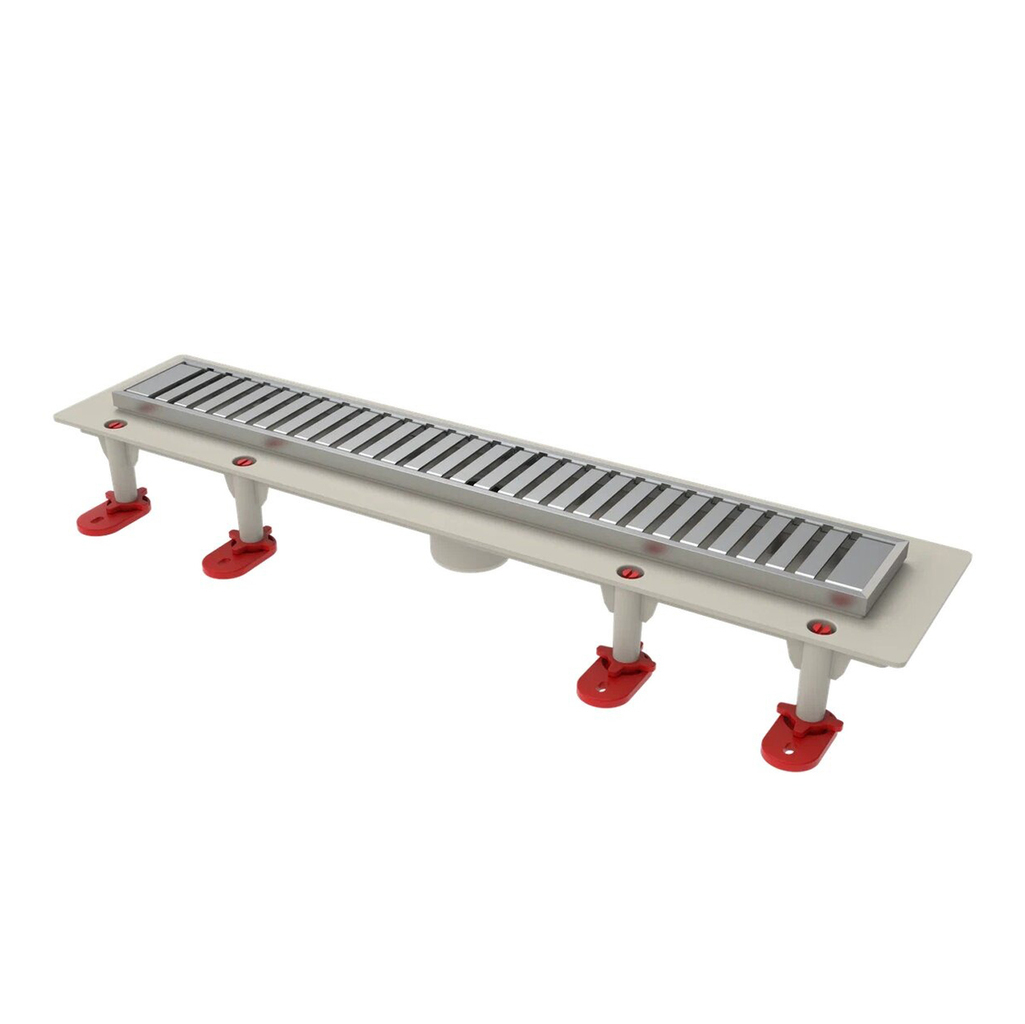

Линейные трапы с вертикальным выходом предназначены для сбора и отведения жидкости в канализацию с поверхности пола. Монтируется в ванных комнатах и душевых, санузлах квартир и загородных домов, общественных местах.
Благодаря наличию запахозапирающего устройства, трап надежно защищает помещение от неприятных запахов из канализации.
Технические характеристики:
материал решетки – нержавеющая сталь;
материал корпуса – ABS-пластик;
выходной диаметр – 50 мм;
длина линейного трапа – 760 мм;
длина желоба – 700 мм;
ширина желоба – 67,5 мм;
запахозапирающее устройство – отсутствует или механический «сухой» затвор;
пропускная способность – до 48 л/мин;
температура окружающей среды – от -50 °С до +90 °С;
температура отводящей жидкости, не более – +85 °С*;
масса нетто, не более – 1,6 кг;
максимальная разрешенная нагрузка, не более – 300 кг;
срок службы, не менее – 50 лет.
* Трапы производства ООО ТПК «Татполимер» позволяют отводить в канализацию жидкости с температурой до 100 °С при условии, что её воздействие будет кратковременное (100 – 200 литров с температурой не более 100 °С). Повышение температуры отводящих жидкостей до 100 °С не влияет на пропускную способность трапов и их работоспособность. В этом случае снижается только максимально допустимая нагрузка на трап (т.к. корпус трапа выполняет роль несущего силового элемента), она не должна превышать 150 кг.

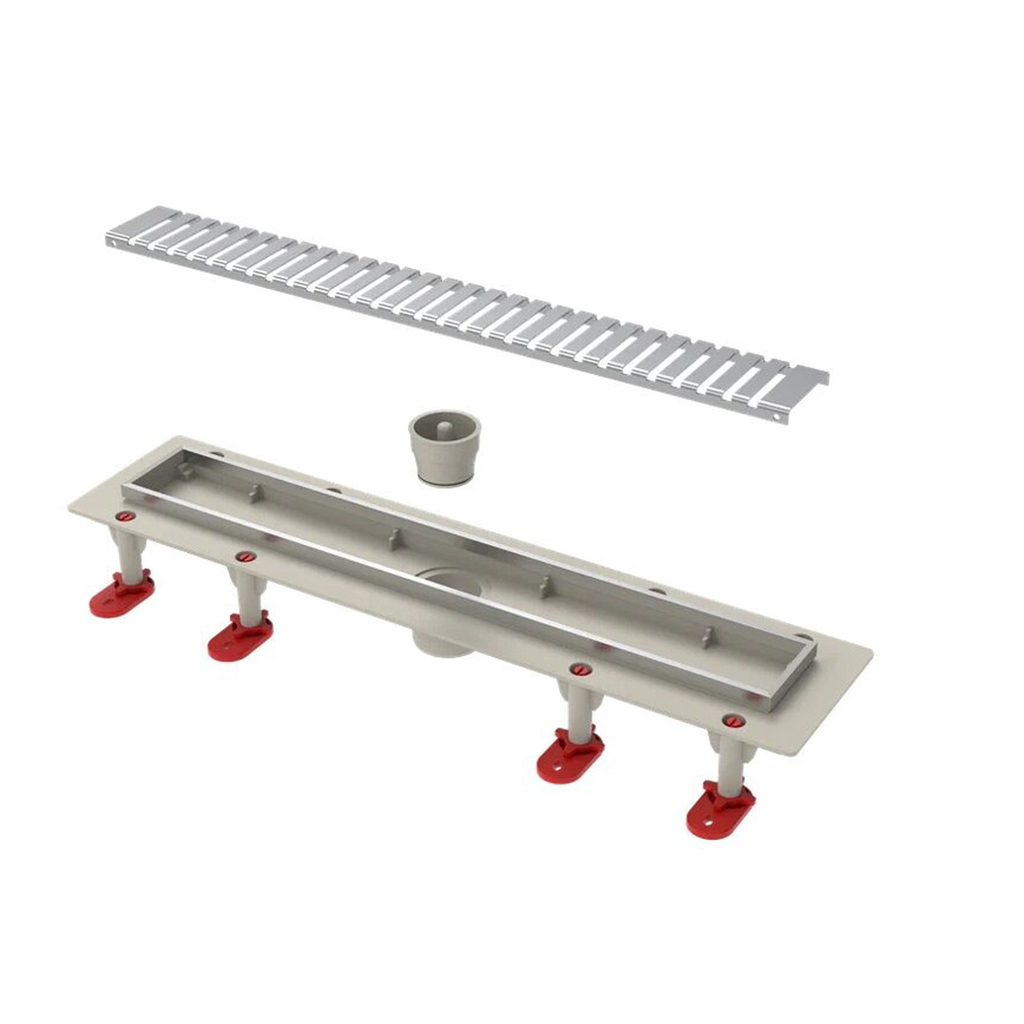

Состав изделия и комплектность. Трап состоит из следующих деталей:
- Решетка из нержавеющей стали;
- Корпус трапа из ABS-пластика с рамкой из нержавеющей стали;
- Опоры регулируемые (8 шт.);
- Механический «сухой» затвор.
Также в комплект поставки входит набор крепежа, герметизирующая лента и крючок для извлечения декоративной решетки из корпуса трапа.
Линейные трапы может использоваться без запахозапирающего устройства в помещениях с заранее предусмотренным центральным сифоном.
Механический «сухой» затвор представляет собой пружинную конструкцию с плотно прижатой к корпусу мембраной, которая предотвращает проникновение неприятных запахов в помещение. Механический затвор также препятствует обратному ходу стоков при засоре канализационных магистралей (максимальное рабочее давление обратного тока сточных вод — 0,005 МПа).
Устройство, принцип работы и монтаж. Линейный трап (душевой лоток) предназначен для отведения воды с уровня пола в душевых и ванных комнатах.
Монтаж:
- корпус трапа с установленной монтажной заглушкой (шаблон заглушки нанесён на упаковке) устанавливается на выбранное место. Высота корпуса трапа регулируется от 74 и до 116 мм. Таким образом определяется высота трапа и создаётся уклон к нему не менее 2%.
- корпус трапа жёстко крепится на плите или в бетонном основании с помощью комплекта крепежа, поставляемого в комплекте;
- выходной патрубок линейного трапа подключается к системе канализации;
- вокруг корпуса трапа заливается стяжка (соблюдая уклон к трапу 2%) вровень с верхней частью фланца корпуса.
Внимание! После заливки корпуса линейного трапа стяжкой необходимо проверить не сместился ли корпус в стяжке и не изменился ли уклон к нему.
- стыки между корпусом трапа и стяжкой проклеиваются специальной герметизирующей лентой (идет в комплекте);
на всю поверхность пола наносится гидроизоляция;
- на пол наносится финишное покрытие (плиточный клей и укладывается плитка);
- из корпуса трапа вытаскивается картонная заглушка;
- в корпус линейного трапа вставляется запахозапирающее устройство (зависит от комплектации) и декоративная решётка.
Благодаря наличию запахозапирающего устройства, трап надежно защищает помещение от неприятных запахов из канализации.
Технические характеристики:
материал решетки – нержавеющая сталь;
материал корпуса – ABS-пластик;
выходной диаметр – 50 мм;
длина линейного трапа – 760 мм;
длина желоба – 700 мм;
ширина желоба – 67,5 мм;
запахозапирающее устройство – отсутствует или механический «сухой» затвор;
пропускная способность – до 48 л/мин;
температура окружающей среды – от -50 °С до +90 °С;
температура отводящей жидкости, не более – +85 °С*;
масса нетто, не более – 1,6 кг;
максимальная разрешенная нагрузка, не более – 300 кг;
срок службы, не менее – 50 лет.
* Трапы производства ООО ТПК «Татполимер» позволяют отводить в канализацию жидкости с температурой до 100 °С при условии, что её воздействие будет кратковременное (100 – 200 литров с температурой не более 100 °С). Повышение температуры отводящих жидкостей до 100 °С не влияет на пропускную способность трапов и их работоспособность. В этом случае снижается только максимально допустимая нагрузка на трап (т.к. корпус трапа выполняет роль несущего силового элемента), она не должна превышать 150 кг.
Состав изделия и комплектность. Трап состоит из следующих деталей:
- Решетка из нержавеющей стали;
- Корпус трапа из ABS-пластика с рамкой из нержавеющей стали;
- Опоры регулируемые (8 шт.);
- Механический «сухой» затвор.
Также в комплект поставки входит набор крепежа, герметизирующая лента и крючок для извлечения декоративной решетки из корпуса трапа.
Линейные трапы может использоваться без запахозапирающего устройства в помещениях с заранее предусмотренным центральным сифоном.
Механический «сухой» затвор представляет собой пружинную конструкцию с плотно прижатой к корпусу мембраной, которая предотвращает проникновение неприятных запахов в помещение. Механический затвор также препятствует обратному ходу стоков при засоре канализационных магистралей (максимальное рабочее давление обратного тока сточных вод — 0,005 МПа).
Устройство, принцип работы и монтаж. Линейный трап (душевой лоток) предназначен для отведения воды с уровня пола в душевых и ванных комнатах.
Монтаж:
- корпус трапа с установленной монтажной заглушкой (шаблон заглушки нанесён на упаковке) устанавливается на выбранное место. Высота корпуса трапа регулируется от 74 и до 116 мм. Таким образом определяется высота трапа и создаётся уклон к нему не менее 2%.
- корпус трапа жёстко крепится на плите или в бетонном основании с помощью комплекта крепежа, поставляемого в комплекте;
- выходной патрубок линейного трапа подключается к системе канализации;
- вокруг корпуса трапа заливается стяжка (соблюдая уклон к трапу 2%) вровень с верхней частью фланца корпуса.
Внимание! После заливки корпуса линейного трапа стяжкой необходимо проверить не сместился ли корпус в стяжке и не изменился ли уклон к нему.
- стыки между корпусом трапа и стяжкой проклеиваются специальной герметизирующей лентой (идет в комплекте);
на всю поверхность пола наносится гидроизоляция;
- на пол наносится финишное покрытие (плиточный клей и укладывается плитка);
- из корпуса трапа вытаскивается картонная заглушка;
- в корпус линейного трапа вставляется запахозапирающее устройство (зависит от комплектации) и декоративная решётка.
