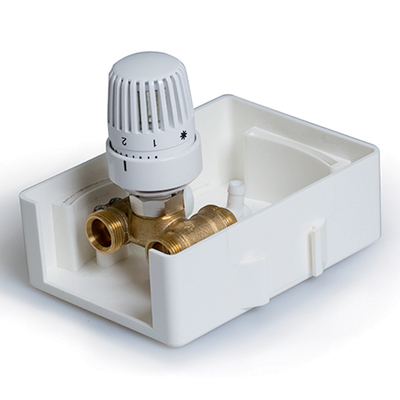

Регулировочный короба с термостатическим клапаном

Область применения:

Unibox К служат для регулирования панельного отопления в помещениях с греющей поверхностью до 20м²Они рассчитаны для подключения одногоотопительного контура. В случае большей площадинеобходимо организовать два отопительных контура. Обатрубопровода в этом случае должны подключаться к

Unibox с помощью тройника, или с помощью Н-образного элемента и перехода. За счет увеличения диаметра обратного трубопровода можно сократить потери давления. При использовании трубы с внутренним диаметром 12 мм длина одного отопительного контура не должна превышать 100 м. При укладке отопительного контура следует обратить внимание, чтобы подающий и обратный трубопроводы лежали в стяжке попеременно. Улиткообразная форма укладки см. схему монтажа. В примере расчета (см. схему монтажа) представлены возможные варианты укладки.„„Unibox К применяется для регулирования температуры воздуха в отдельном помещении .например, в системах напольного отопления в сочетании с низкотемпературными системами. Multibox К можно использовать также в системах отопления с отопительными панелями в стене помещения, с помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Функции:

с точки зрения теории управления термостатический клапан, встроенный в блок Unibox К, являетсянепрерывно действующим пропорциональнымрегулятором, не требующим вспомогательнойэлектроэнергии, изменение температуры воздуха впомещении (регулируемая величина) пропорциональноизменению хода клапана (регулирующая переменная),если температура воздуха в помещении увеличивается,например, за счет инсоляции, то жидкость втемпературном датчике расширяется и воздействует насильфон, который, в свою очередь,воздействуя на штокклапана, дросселирует подачу воды в нагревательныйконтур напольного отопления. При снижениитемпературы воздуха в помещении происходит обратныйпроцесс.
