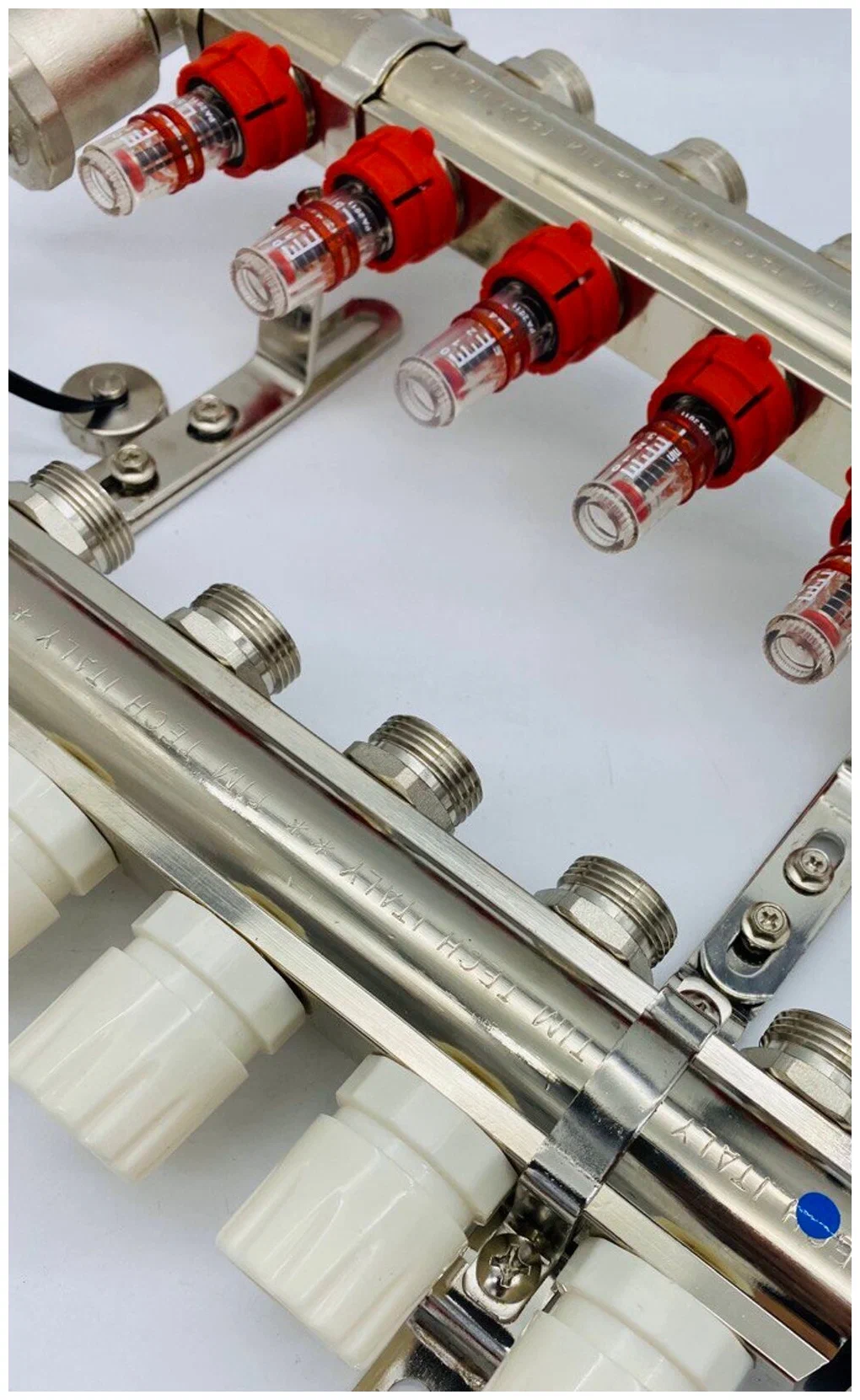

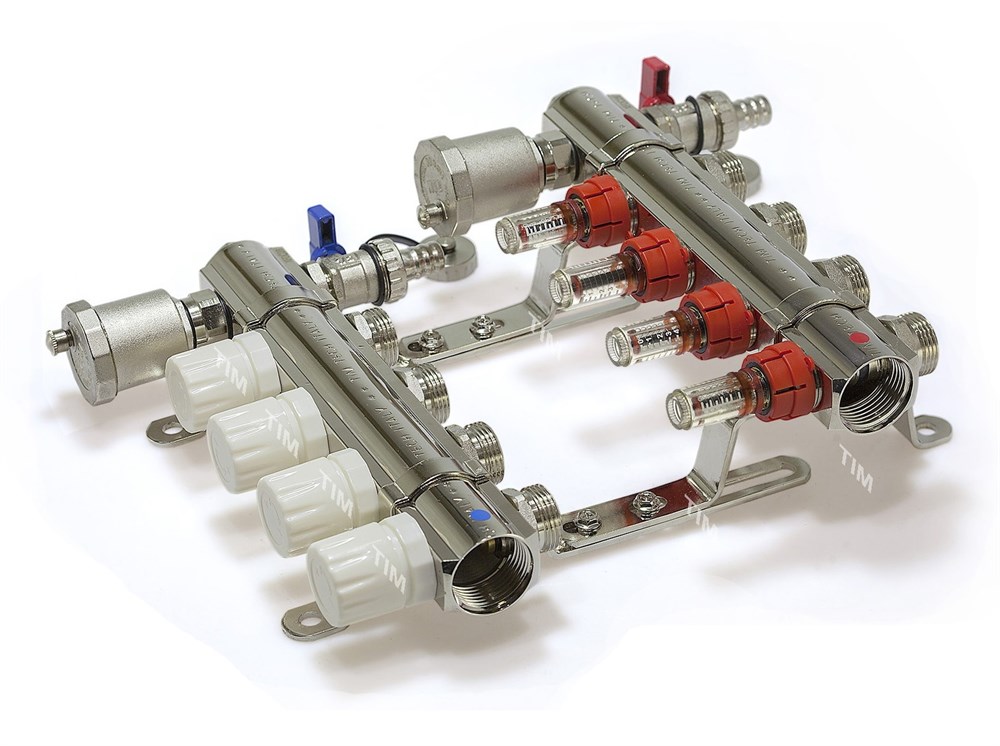

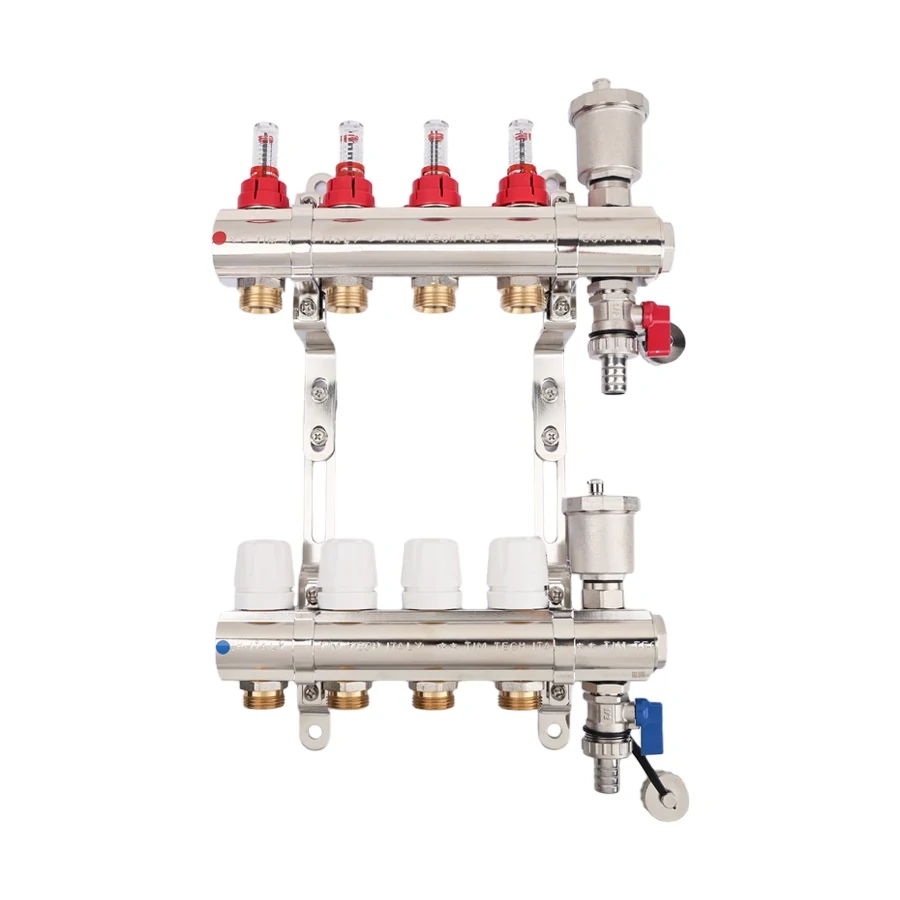

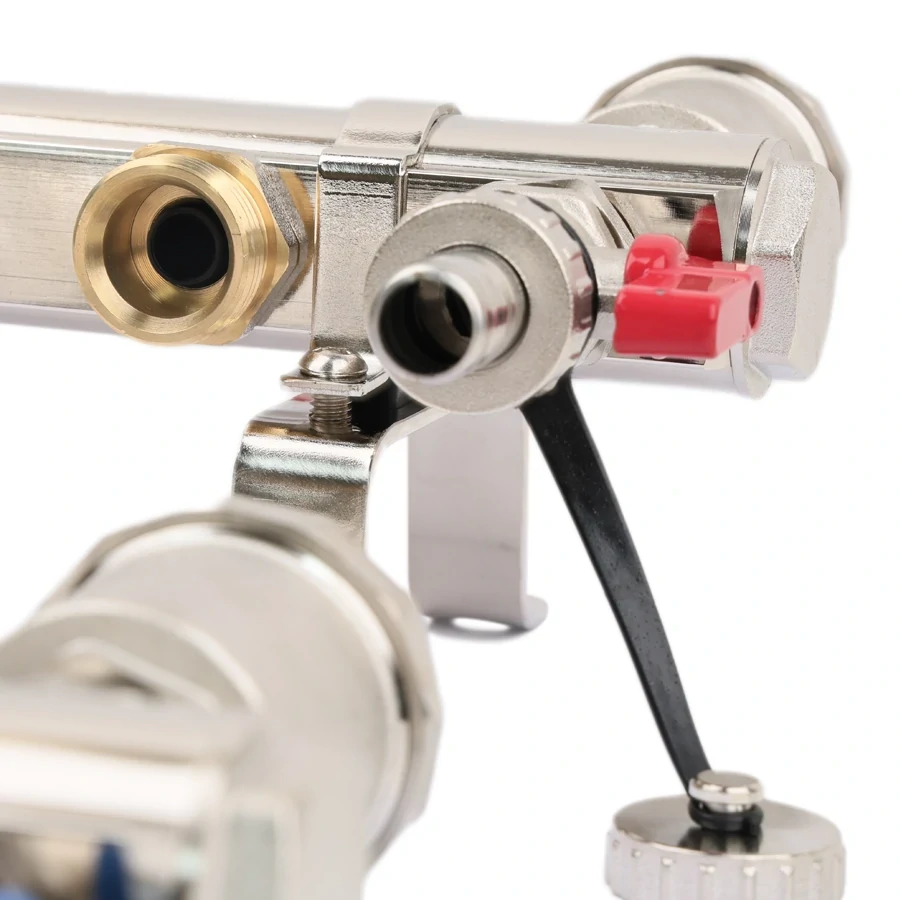

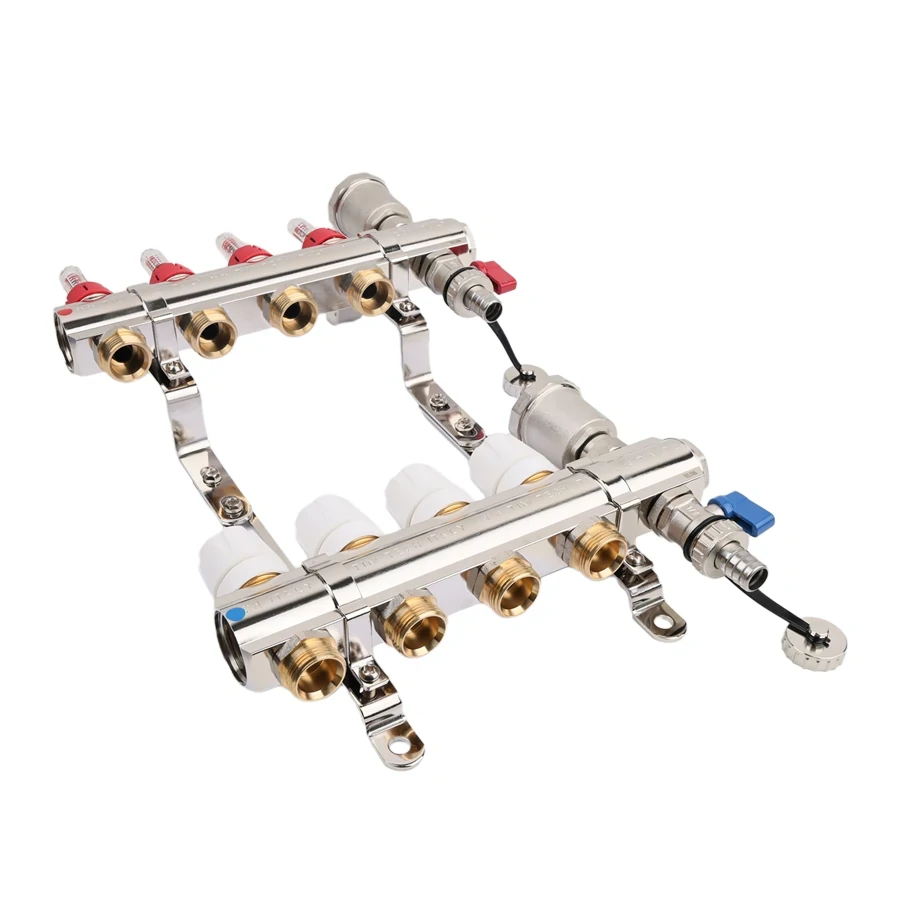

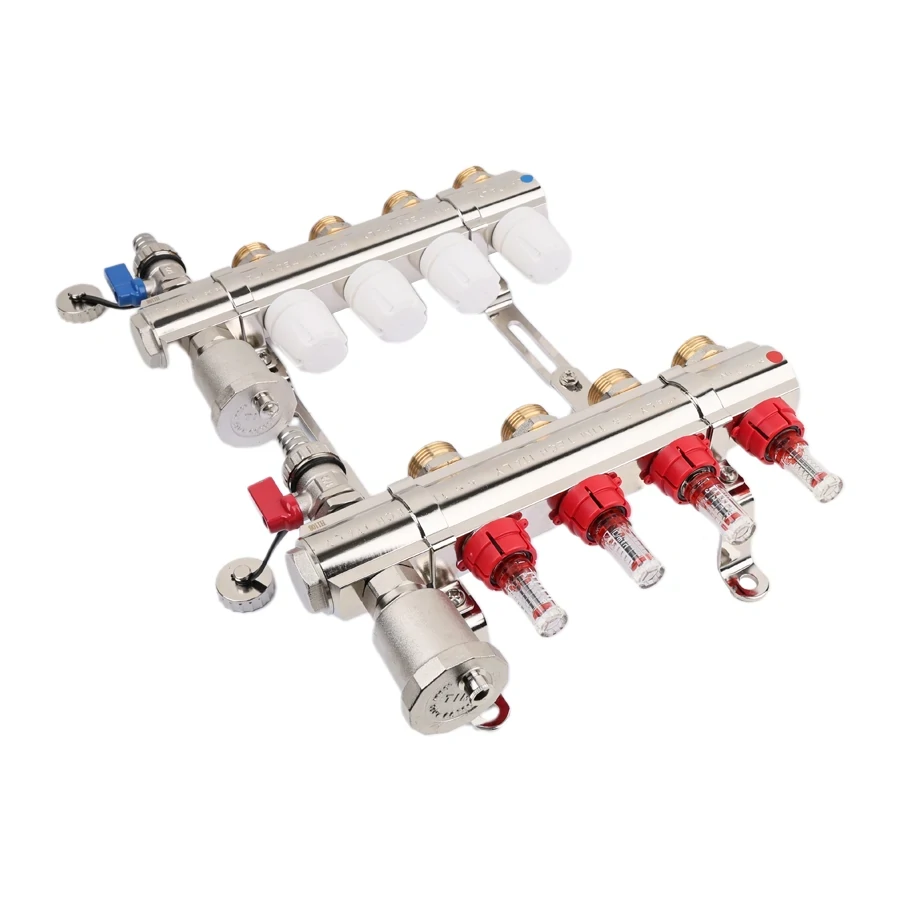

Коллекторная группа 1", 12 ходов, латунный корпус, торцевой без кранов
Коллекторная группа из латуни , в комплекте воздуоотводчики и расходомеры
Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °C, рабочим давлением до 6 бар

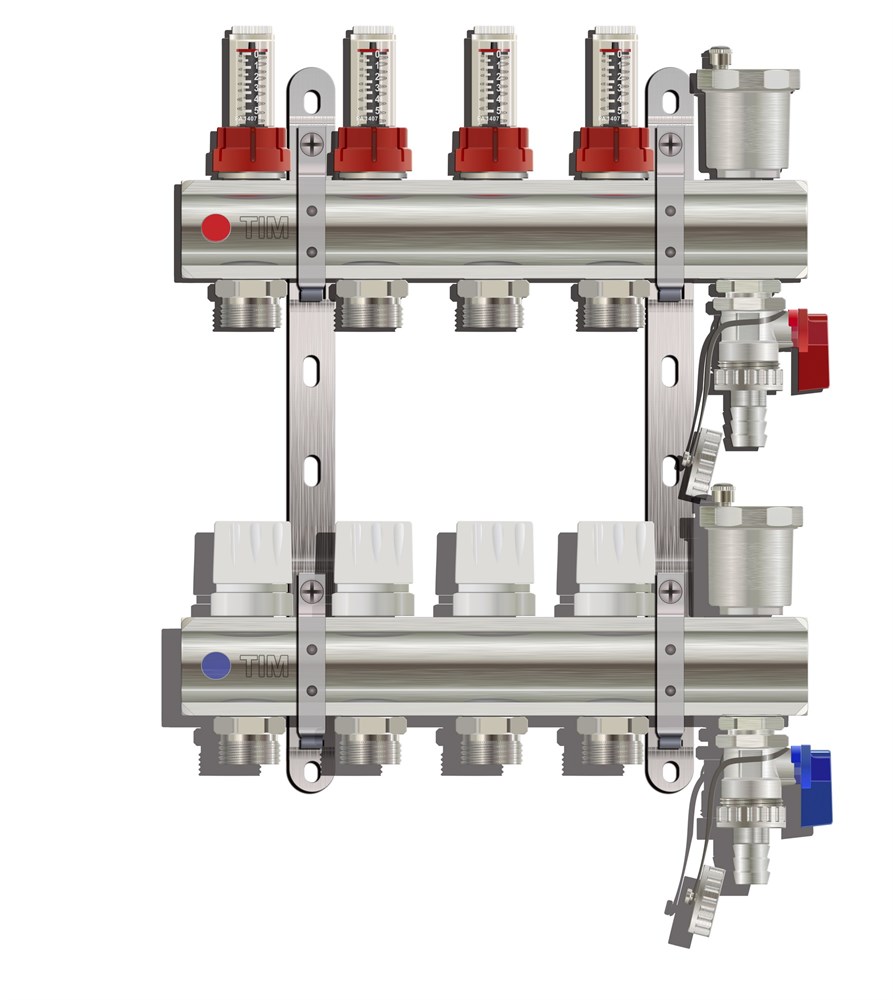

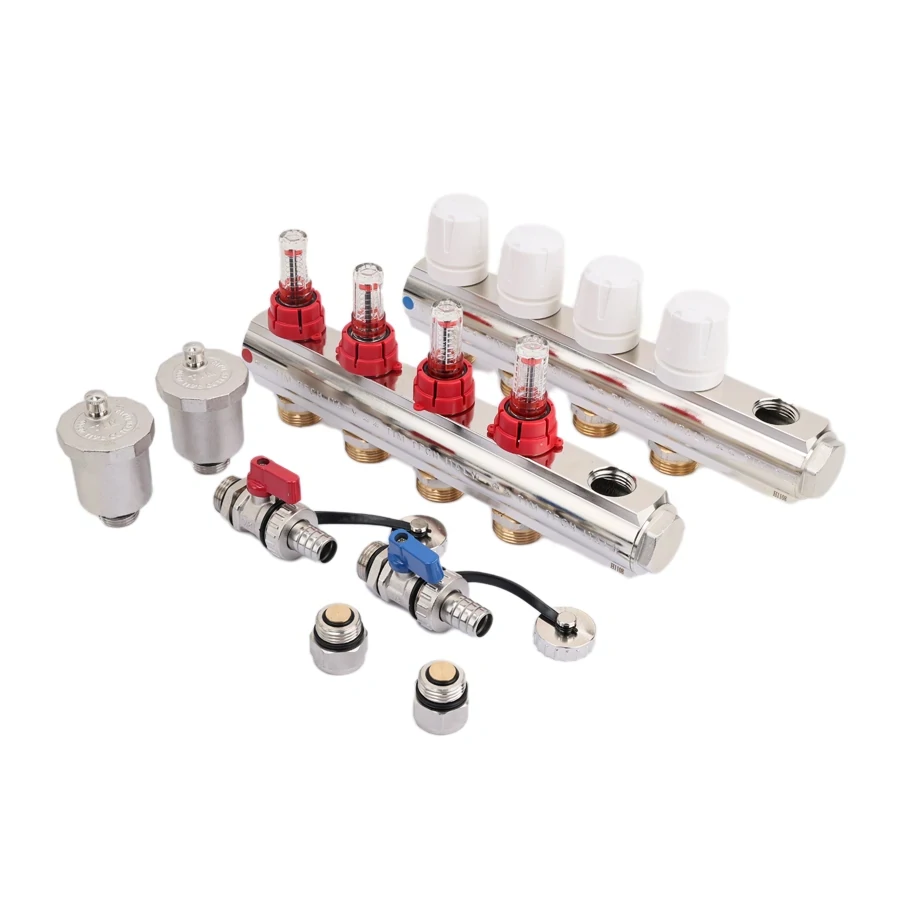

Состоит из:
- 1 шт. Напорный коллектор с запорными вентилями
- 1 шт. Обратный коллектор с термостатическими вентилями

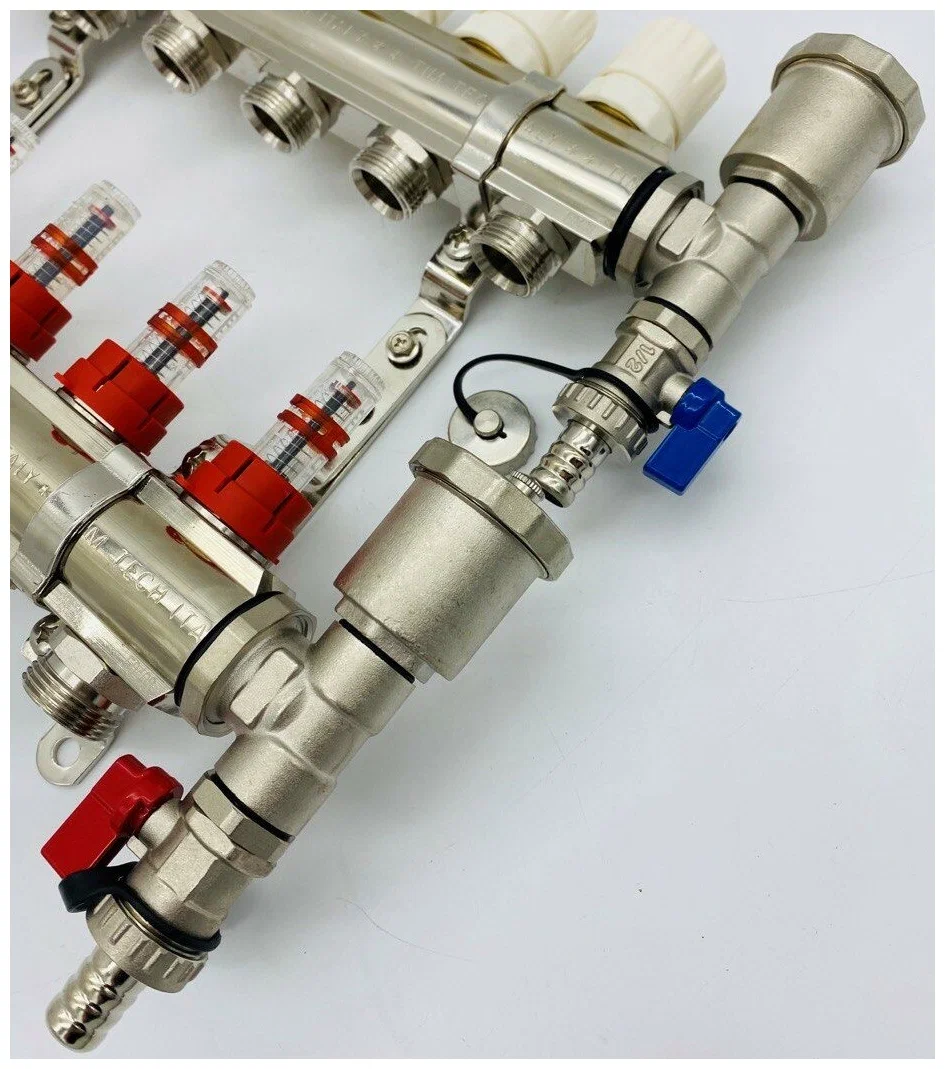

- 2 шт. дренажные клапаны

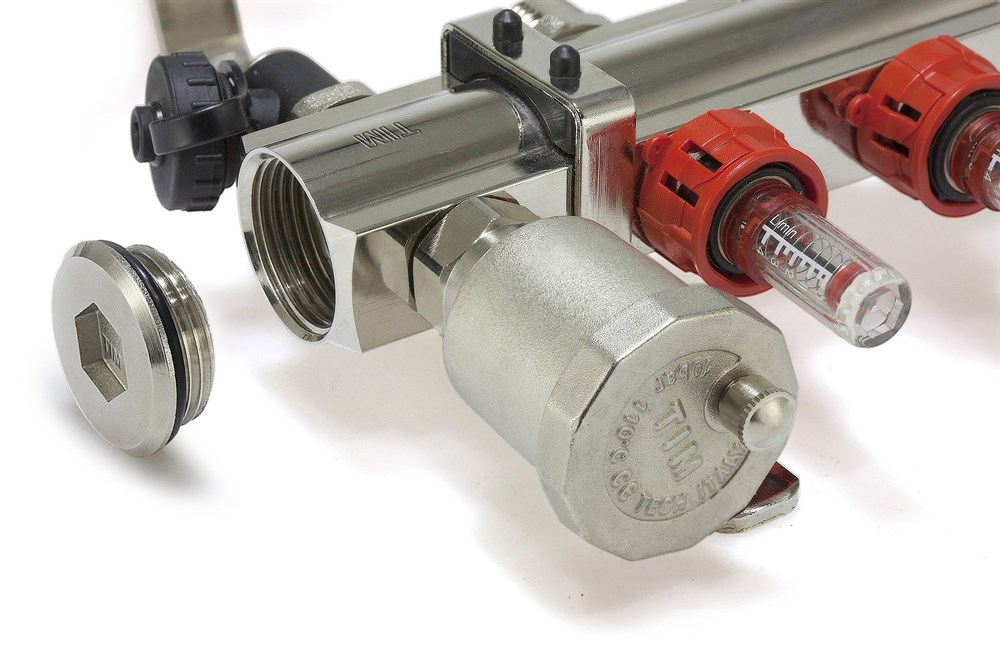

- 2 шт. Автоматический воздухоотводчик

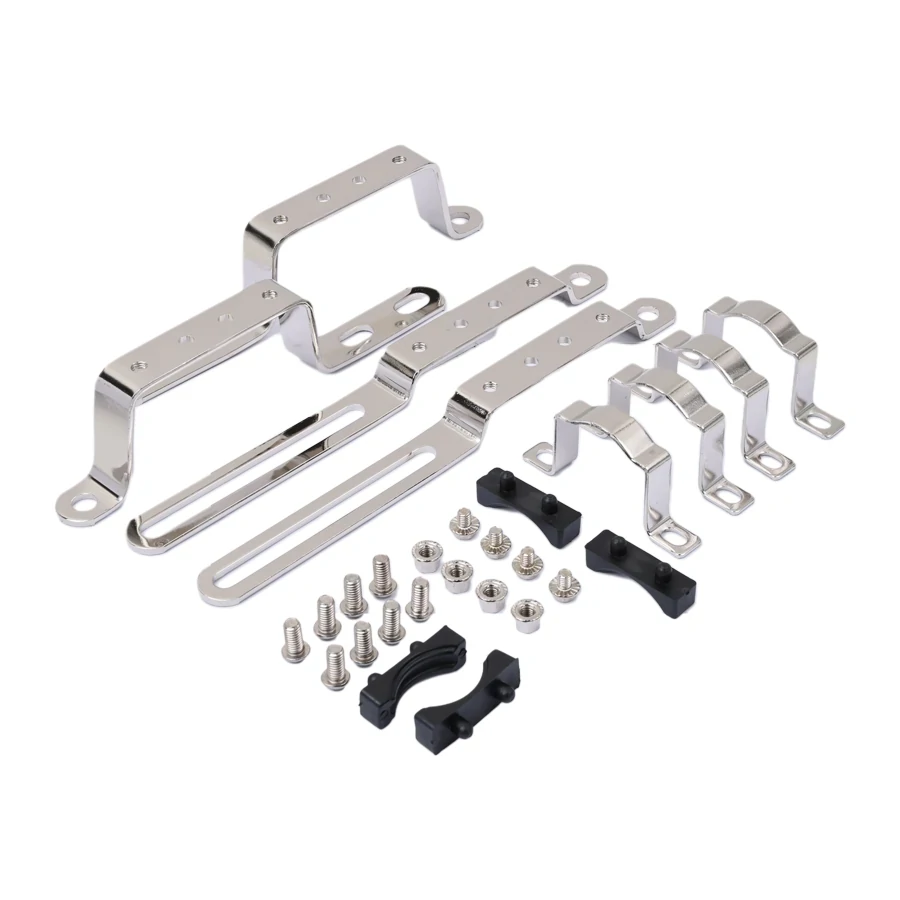

- 2 шт.Цельнометаллический кронштейн
- 2шт. заглушки
Размер подключения: Г (внутренняя резьба) Максимальное рабочее давление: 6 бар (10 бар для испытания оборудования)
Максимальная рабочая температура: 70°С
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)
Выходы от 3 до 12 с соединением 3/4” Евроконус. Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой
Особенности:
1. Точность контроля и регулирования потока отдельных контуров
2. Простота и возможность мониторинга напора отдельных контуров.
3. Малые потери напора.
4. Блокировка отдельных контуров.
5 Простота установки

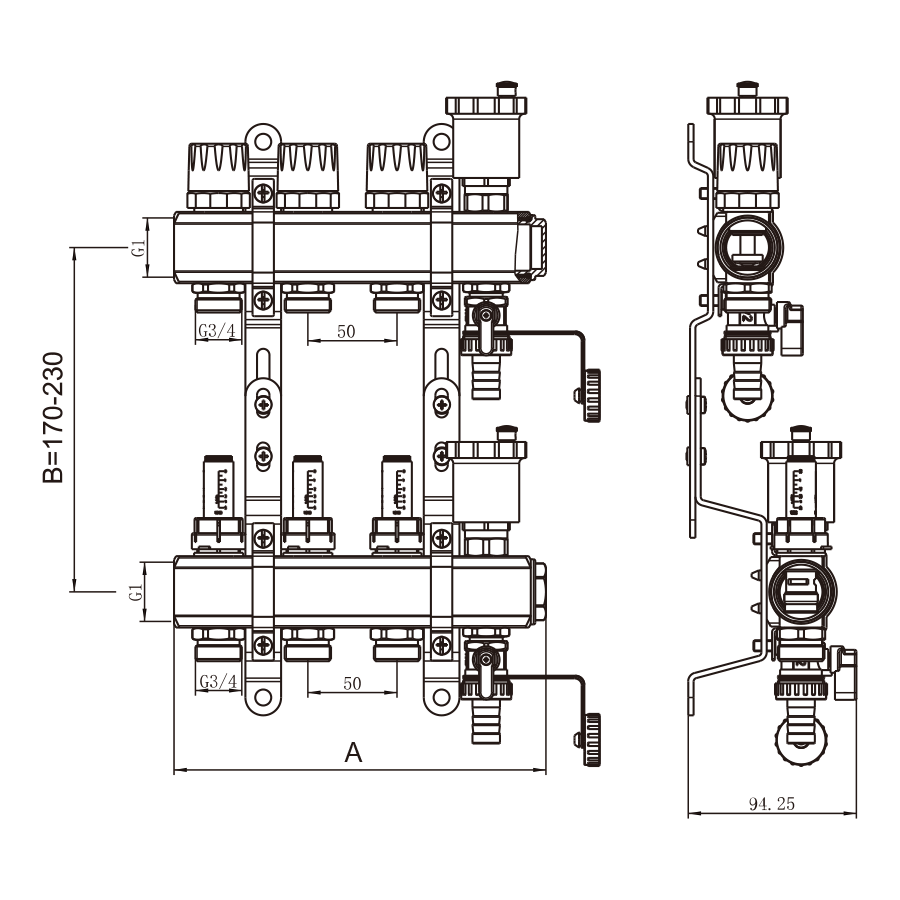

| Артикул | Размер | A | B | Кол-во |
| KC002 | 1"x%"M (2) | 159 | 171-225 | 2 |
| KC003 | TWM (3) | 209 | 171-225 | 2 |
| KC004 | TWM (4) | 259 | 171-225 | 2 |
| KC005 | TWM (5) | 309 | 171-225 | 2 |
| KC006 | TWM (6) | 359 | 171-225 | 2 |
| KC007 | TWM (7) | 409 | 171-225 | 2 |
| KC008 | TWM (8) | 459 | 171-225 | 2 |
| KC009 | TWM (9) | 509 | 171-225 | 2 |
| KC010 | TWM (10) | 559 | 171-225 | 2 |
| KC011 | TWM (11) | 609 | 171-225 | 2 |
| KC012 | 1"x%"M (12) | 659 | 171-225 | 2 |
- Производитель TIM
- Комплектование без кранов
- Количество выходов 12
- Диаметр коллектора 1 "
- Максимальная рабочая температура 110 град

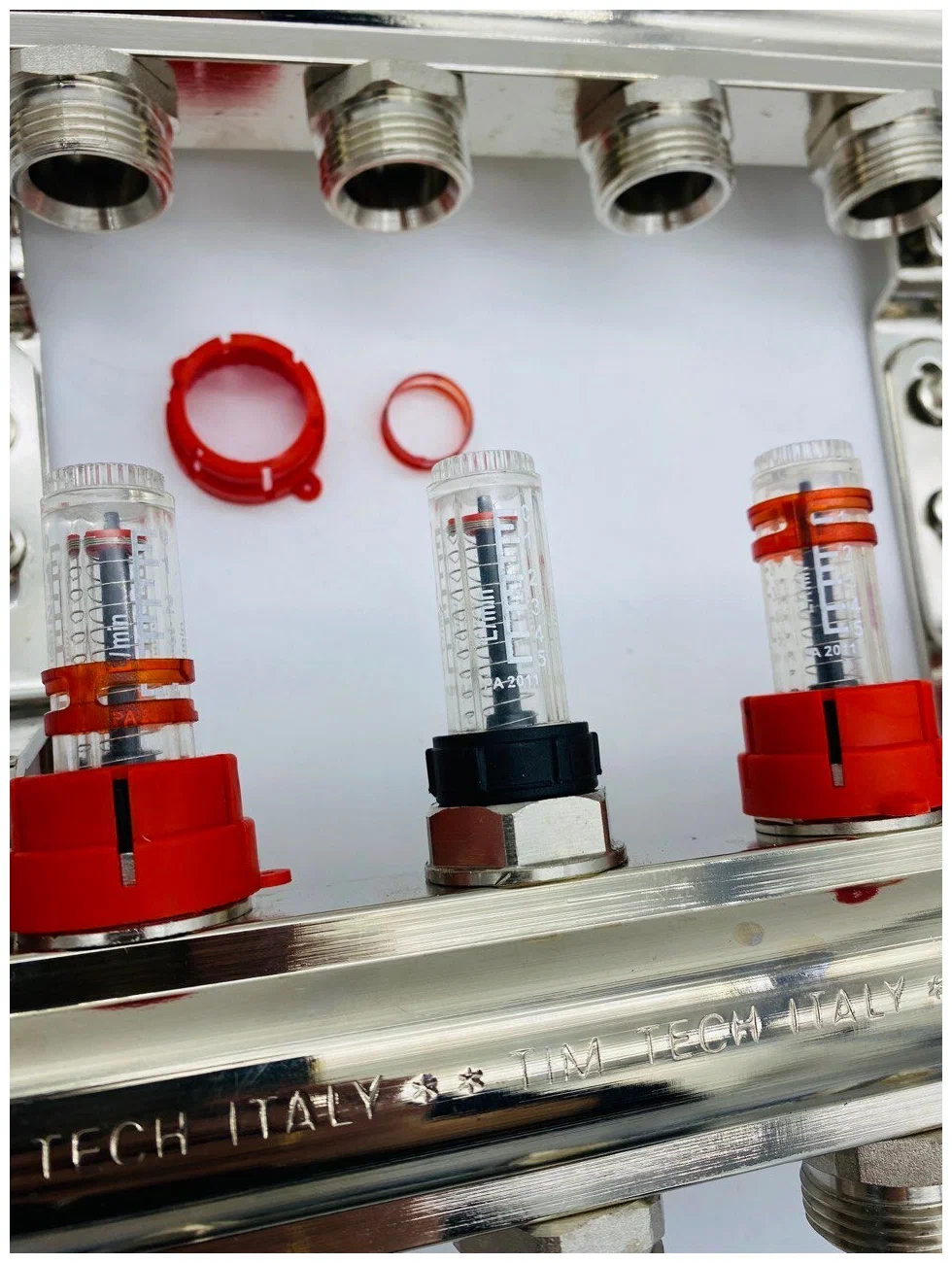

- Расходомер Да
- Расстояние между осями 50 мм
- Диаметр выходов 0.75 дюйм
- Максимальное рабочее давление 6 бар
- Минимальная рабочая температура -20 град
- Резьба коллектора Наружная
- Тип коллектора Регулирующий
- Заглушка Да
- Запорный кран Нет
- Кран Маевского Да
- Кронштейн Да
- Длина (сдек) 60 см
- Ширина (сдек) 40 см
- Высота (сдек) 10 см
- Материал Латунь
