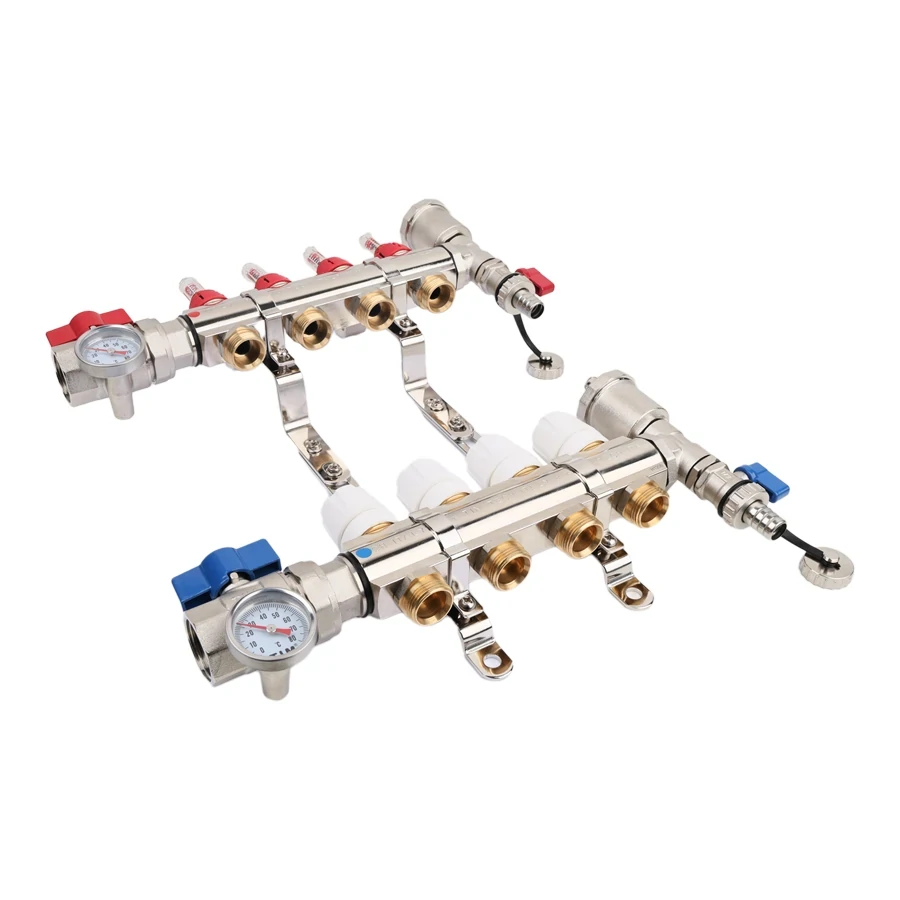

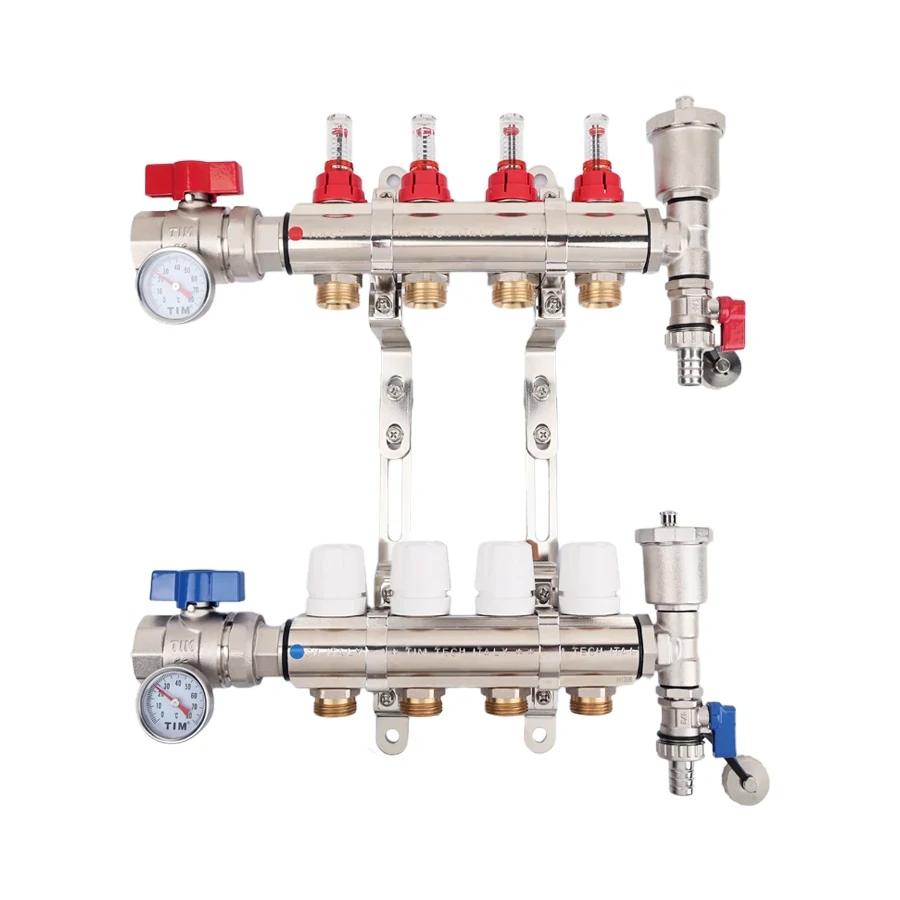

Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °C, рабочим давлением до 6 бар

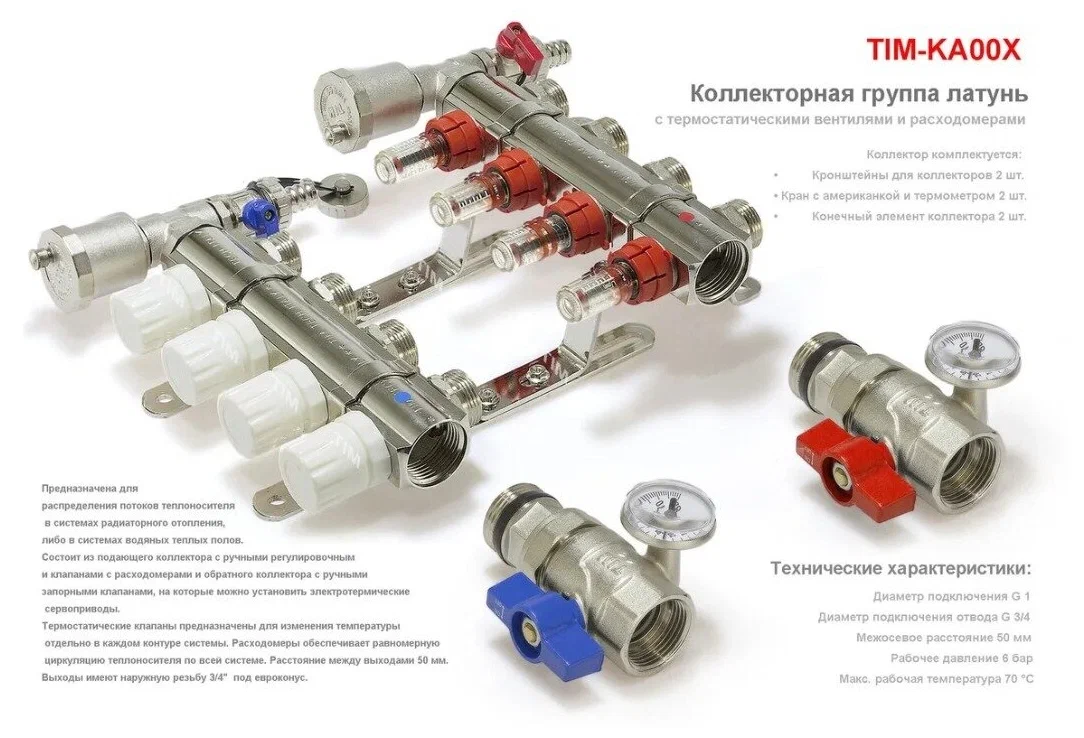

Серия KA для теплого пола - Расходомер на каждом контуре (на подаче) для индикации и регулировки расхода теплоносителя. Оптимальные регулирующие вентили на обратном патрубке, с возможностью замены колпачка ручного или дистанционного регулирования на сервопривод. В комплект входят шаровые краны с термометрами и воздухоотводчики со сливным кранами.

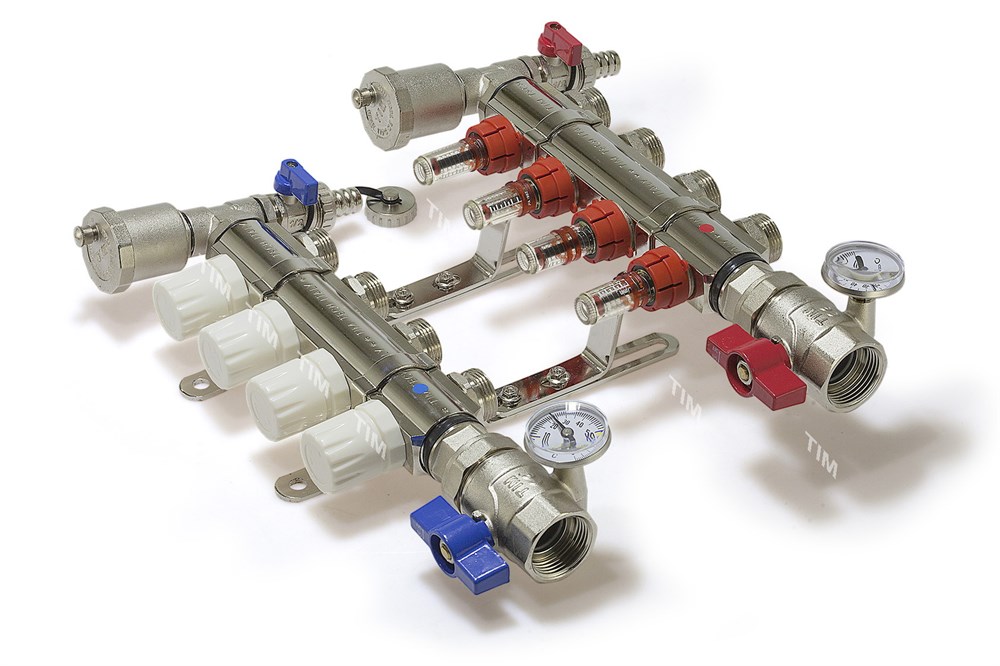

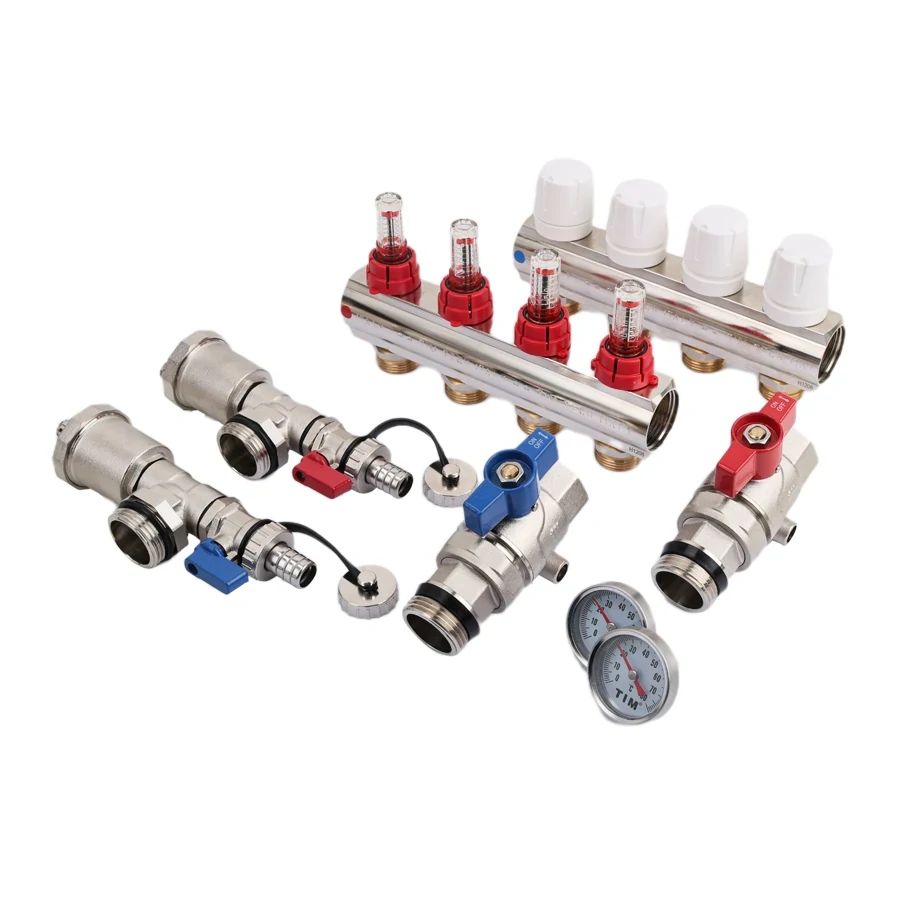

Состоит из:

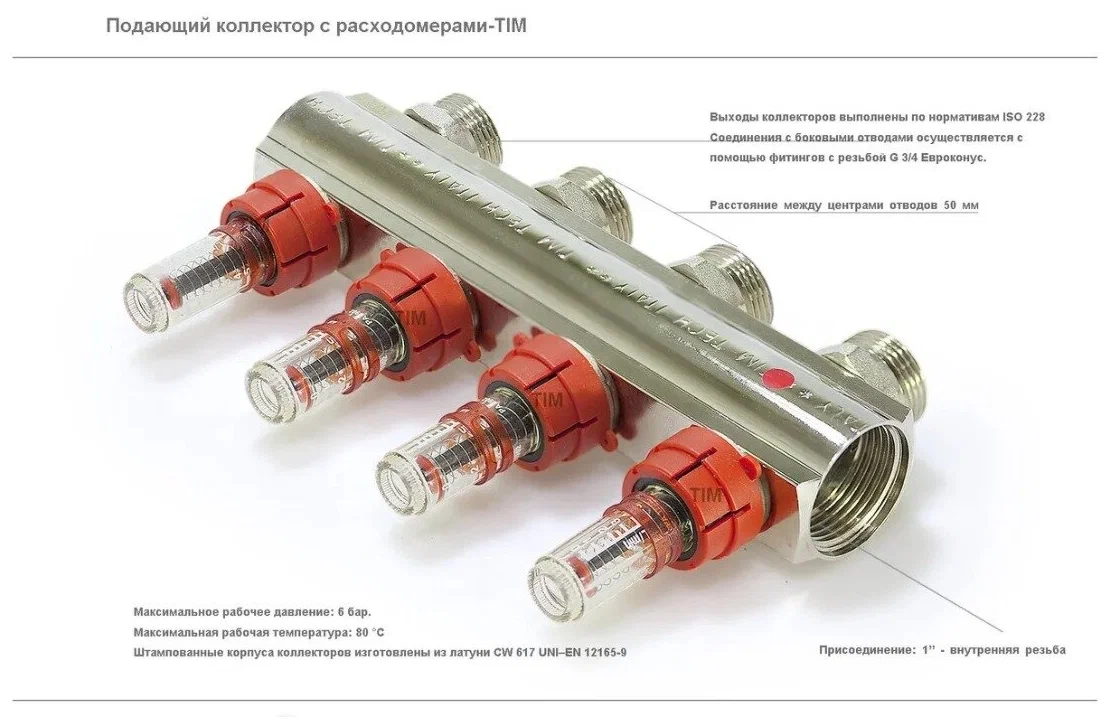

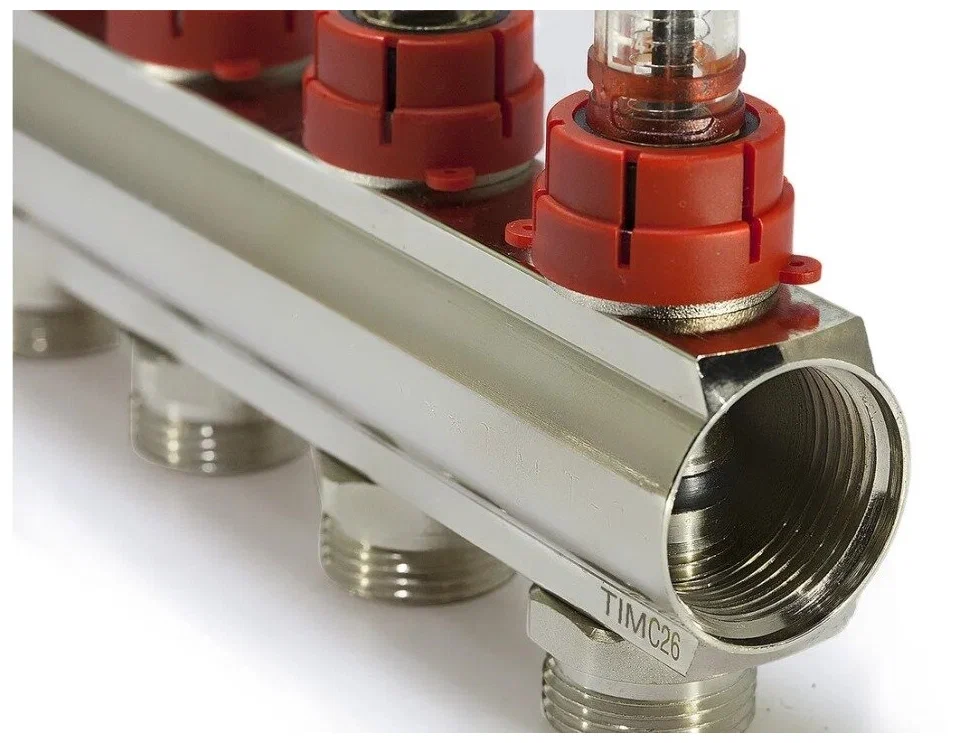

- 1 шт. Напорный коллектор с расходомерами
- 1 шт. Обратный коллектор с термостатическими вентилями

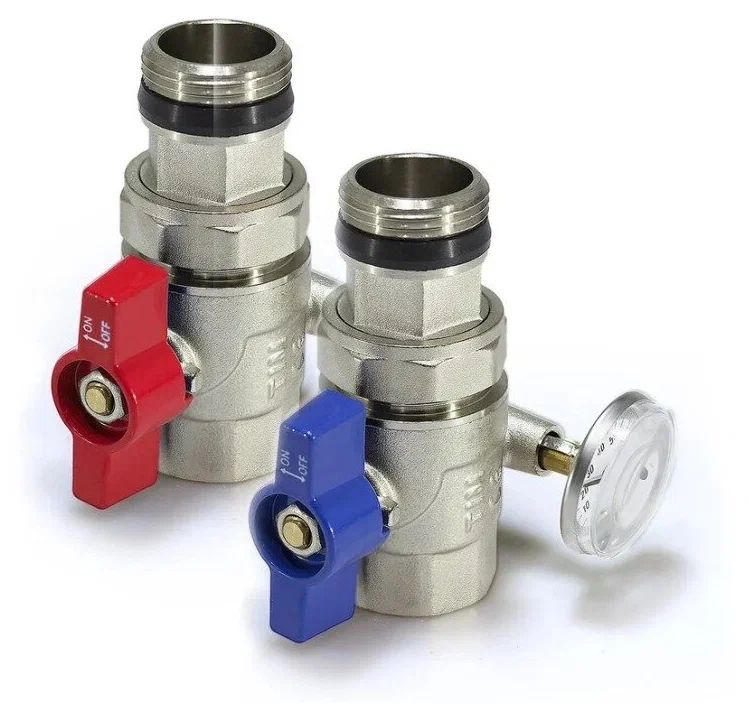

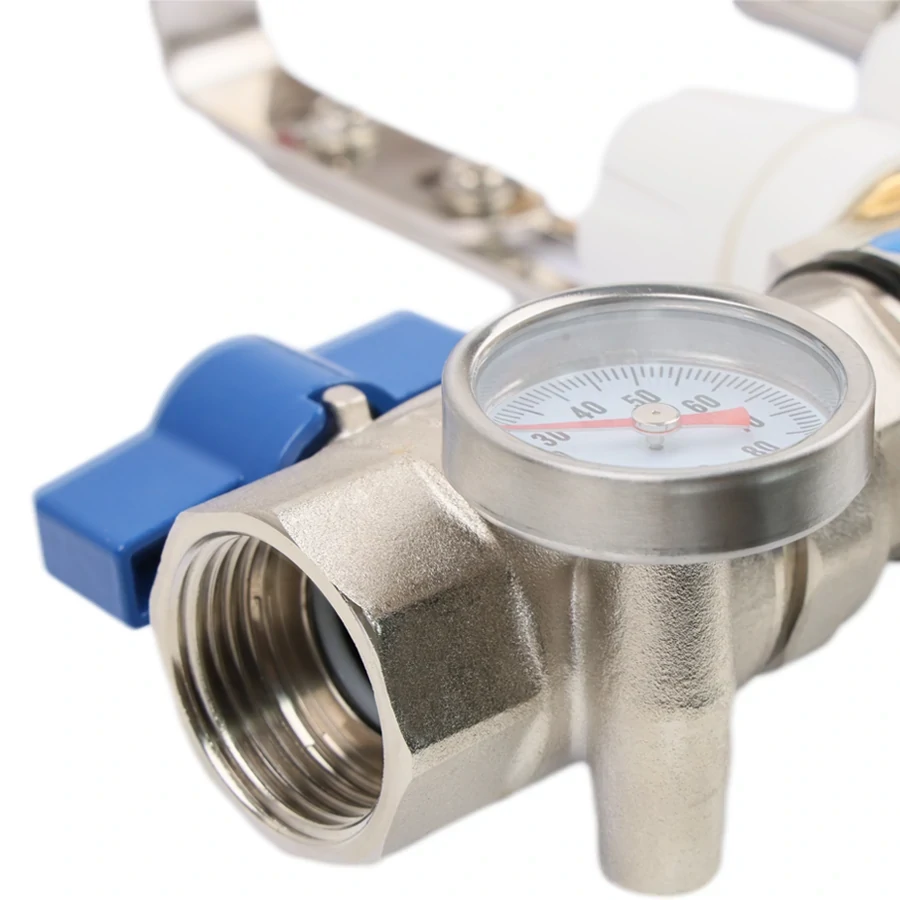

- 2 шт. Перекрывающий шаровой кран

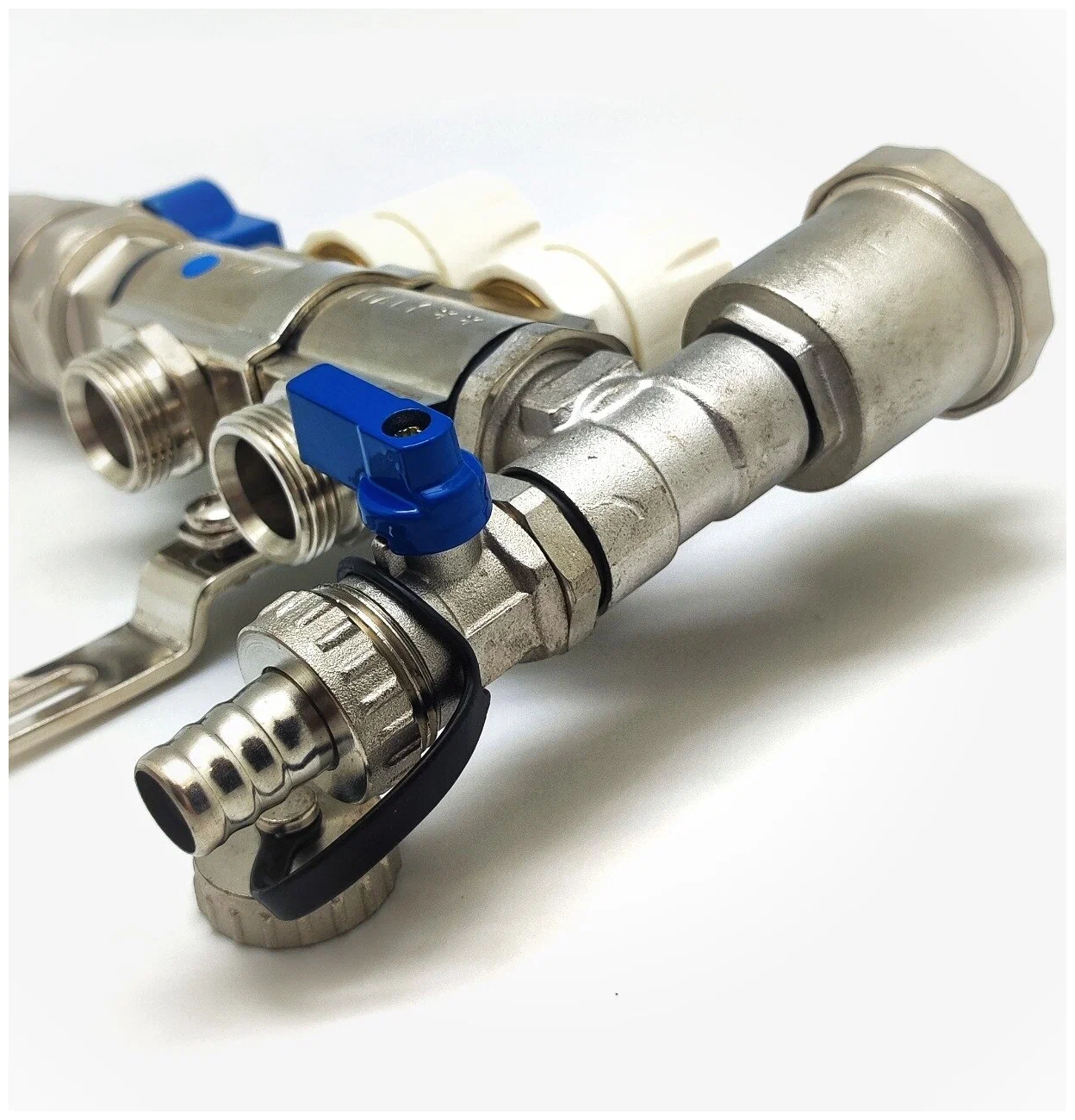

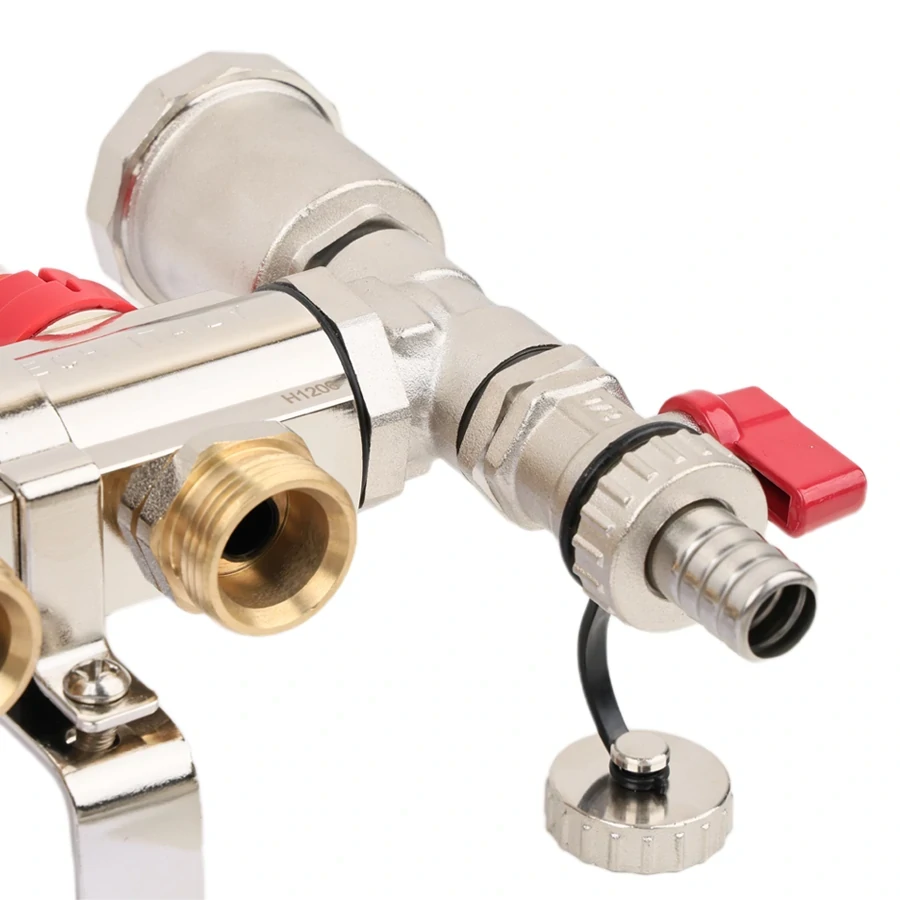

- 2 шт. Концевой фитинг с автоматическим воздухоотводчиком и сливным краном

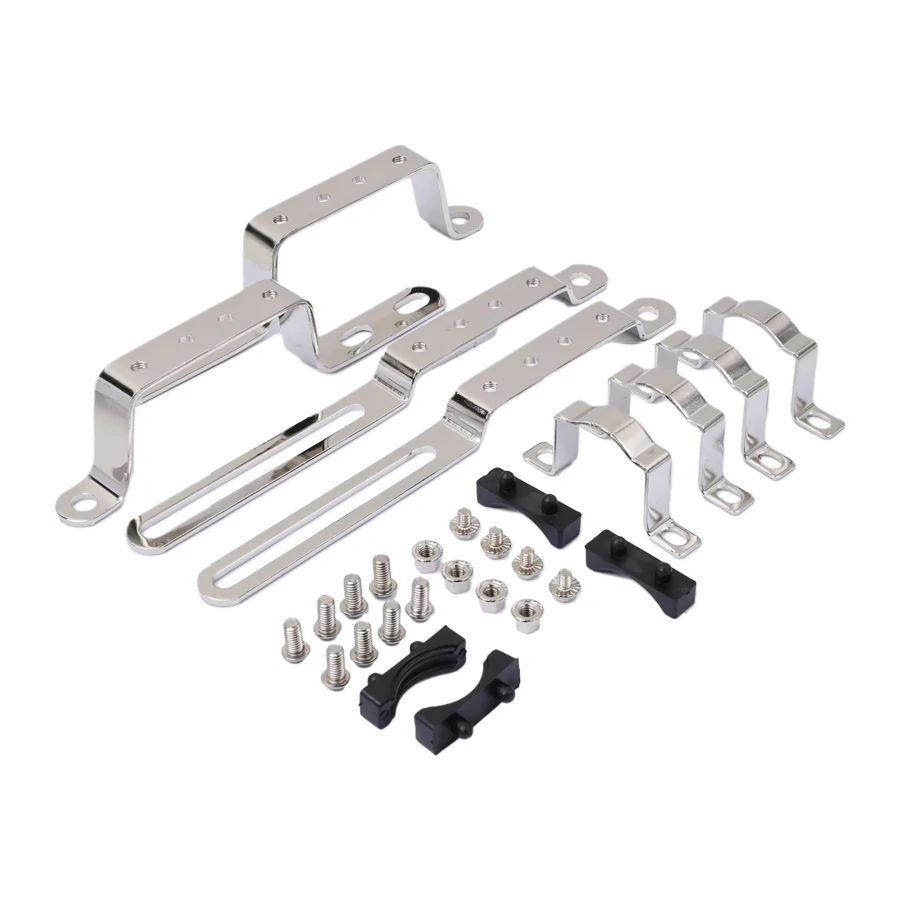

- 2 шт. Цельнометаллический кронштейн
- 2 шт. заглушки
Размер подключения: 1” (внутренняя резьба)
Максимальное рабочее давление: 6 бар (10 бар для испытания оборудования)
Максимальная рабочая температура: 70°С
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)

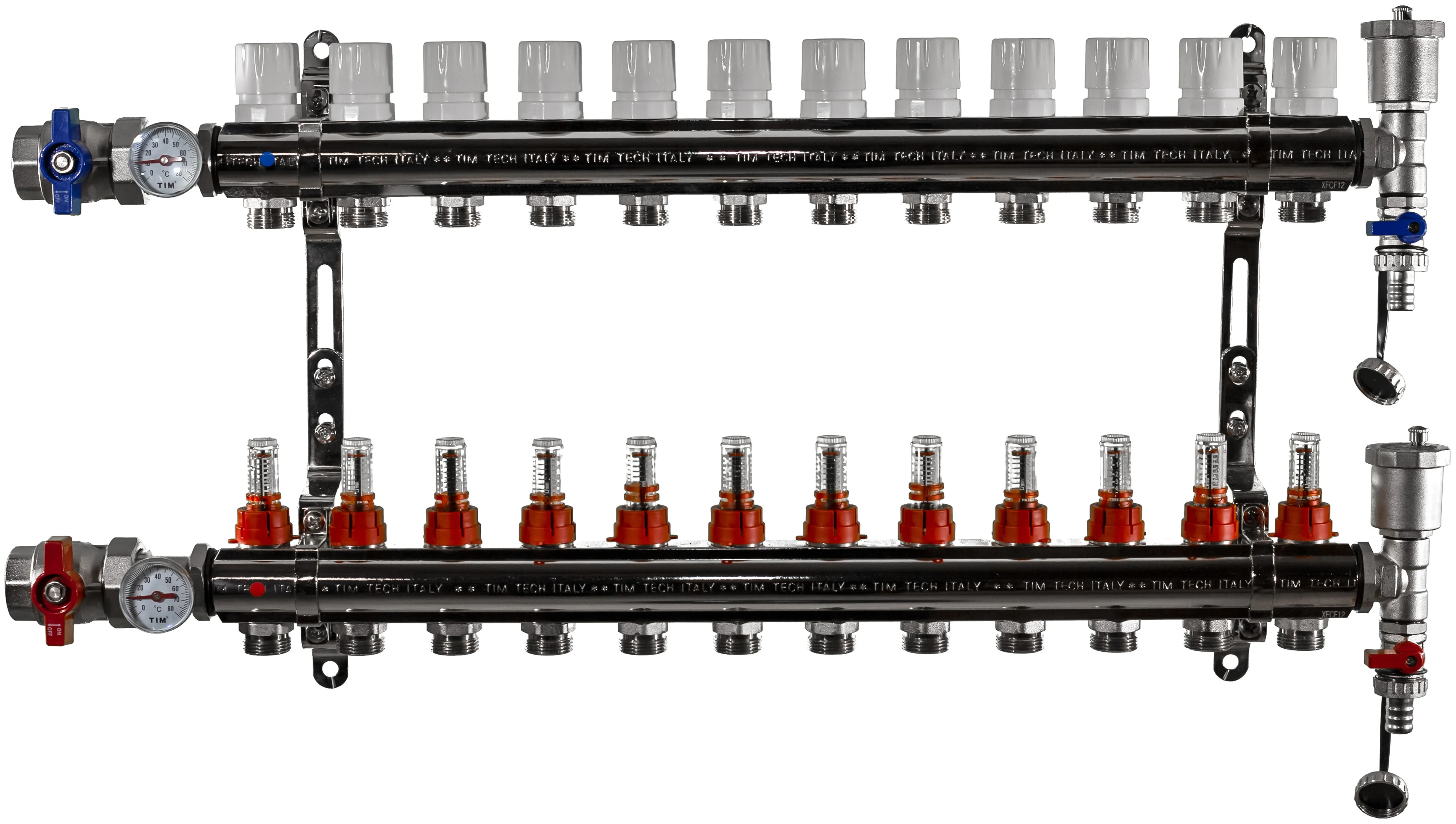

Выходы от 3 до 12 с соединением 3/4” Евроконус. Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой
Особенности:
1. Точность контроля и регулирования потока отдельных контуров.
2. Контроль температуры теплоносителя на подающем и обратном коллекторах.
3. Малые потери напора.
4. Блокировка отдельных контуров.
5. Встроенные автоматический воздухоотводный и сливной клапаны.
6. Простота установки

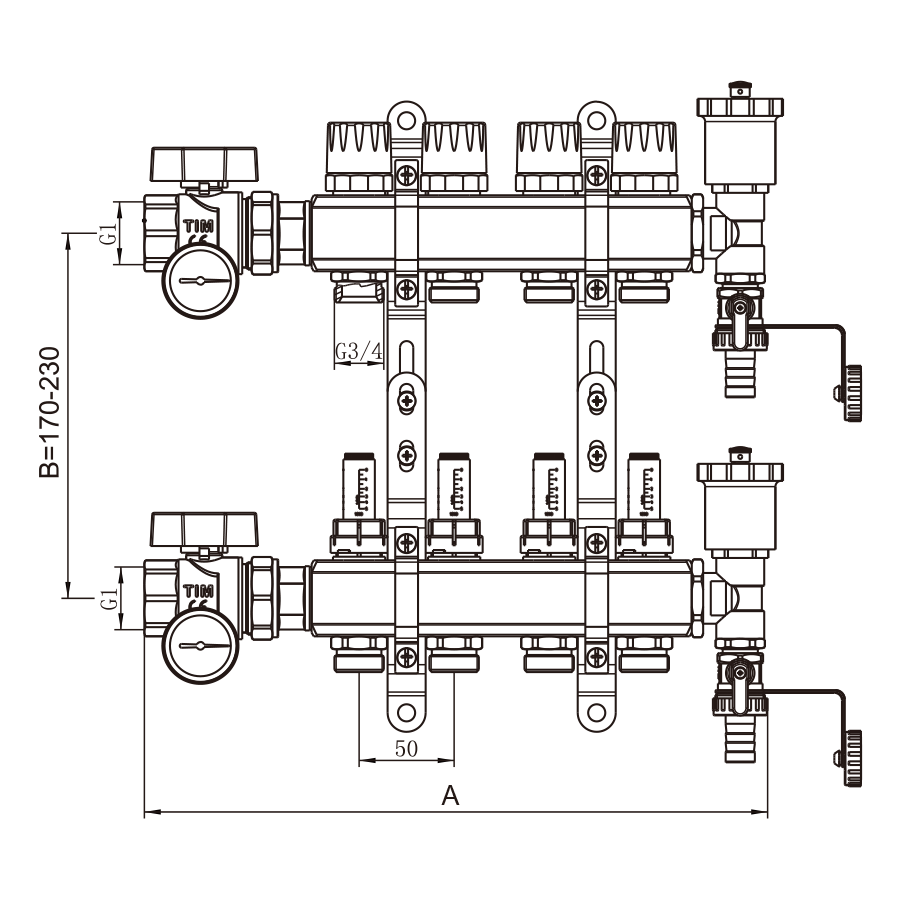

| Артикул | Размер | A | B | Кол-во |
| KA002 | 1"x%"M (2) | 245 | 171-225 | 2 |
| KA003 | 1"x%"M (3) | 295 | 171-225 | 2 |
| KA004 | 1"x%"M (4) | 345 | 171-225 | 2 |
| KA005 | 1"x%"M (5) | 395 | 171-225 | 2 |
| KA006 | 1"x%"M (6) | 445 | 171-225 | 2 |
| KA007 | 1"x%"M (7) | 495 | 171-225 | 2 |
| KA008 | 1"x%"M (8) | 545 | 171-225 | 2 |
| KA009 | 1"x%"M (9) | 595 | 171-225 | 2 |
| KA010 | 1"x%"M (10) | 645 | 171-225 | 2 |
| KA011 | 1"x%"M (11) | 695 | 171-225 | 2 |
| KA012 | 1"x%"M (12) | 745 | 171-225 | 2 |
