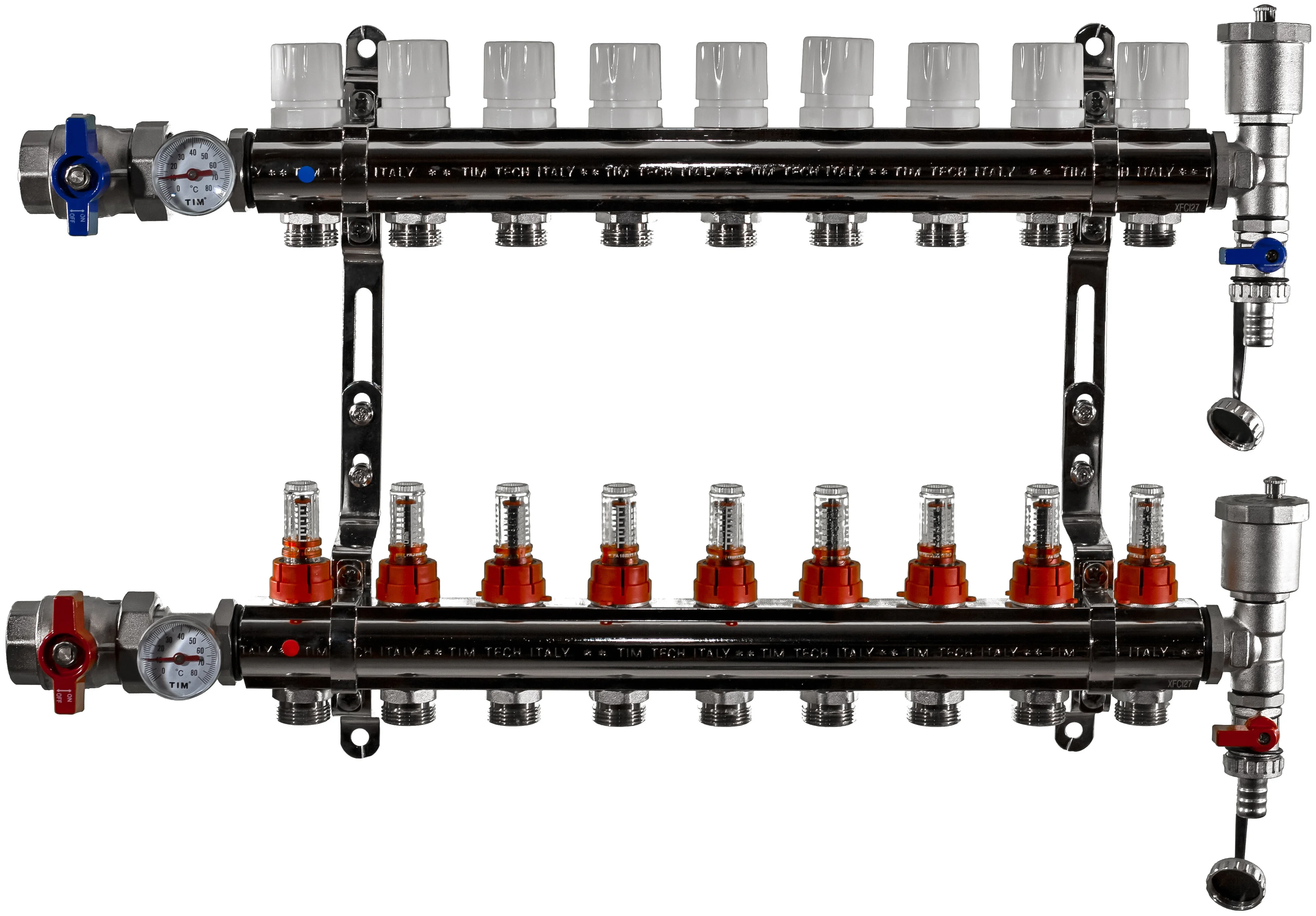

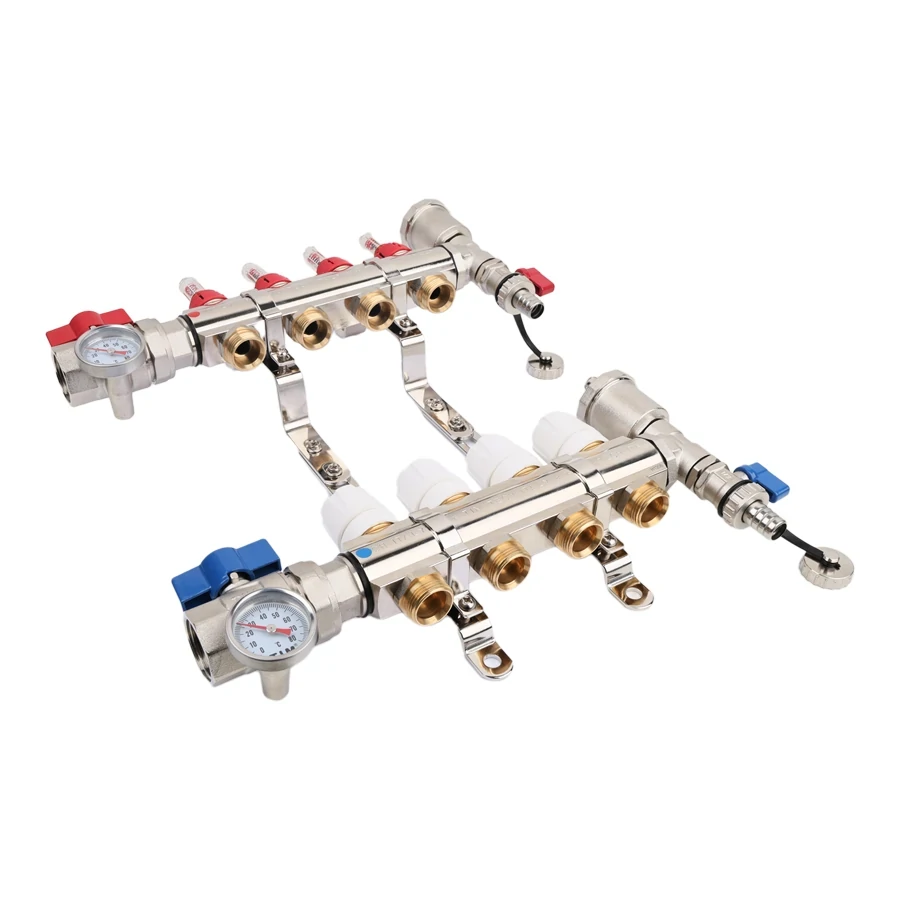

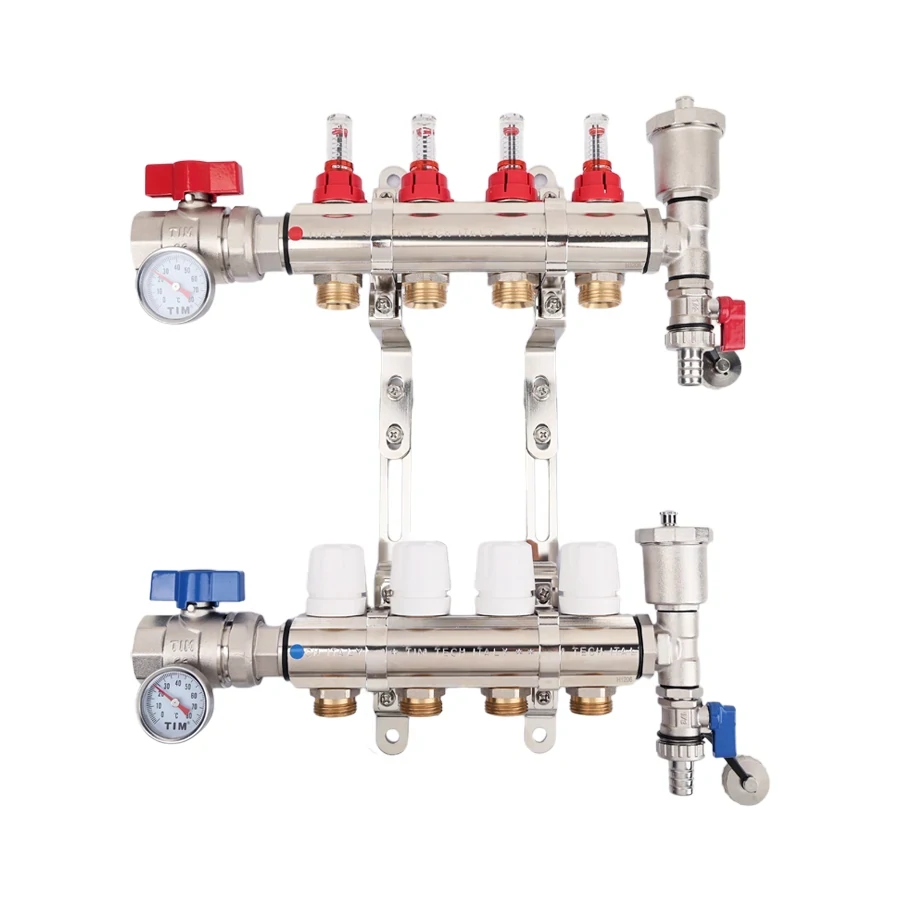

Коллекторная группа 1", 9 вых, латунный корпус

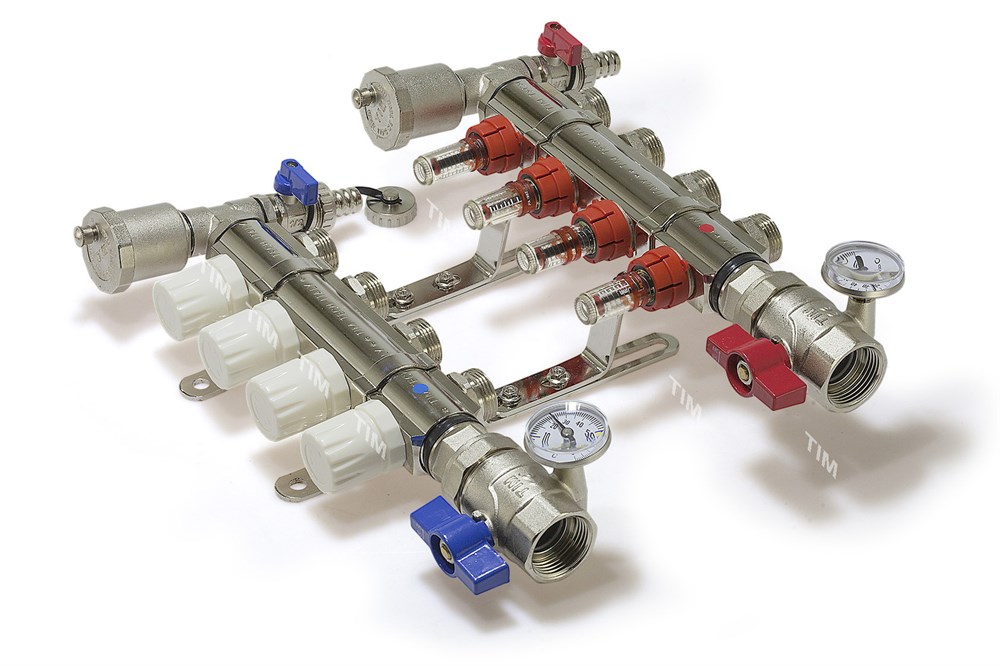

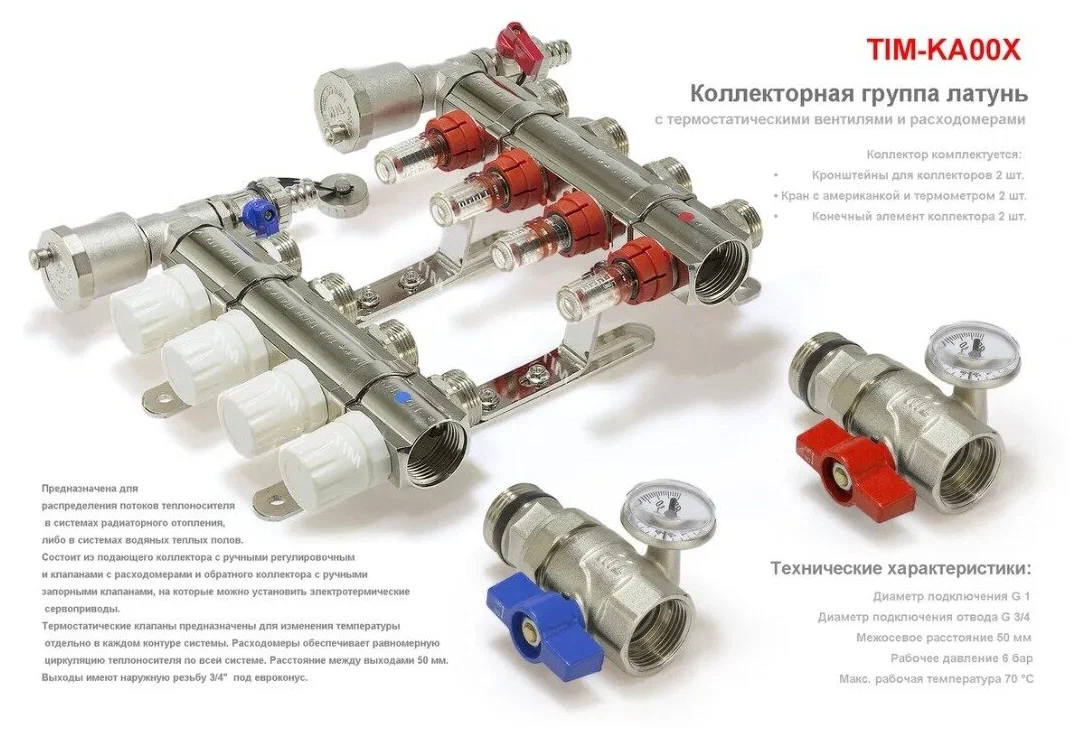

Коллекторная группа из латуни с расходомерами (полный комплект)
Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °C, рабочим давлением до 6 бар
Серия KA для теплого пола - Расходомер на каждом контуре (на подаче) для индикации и регулировки расхода теплоносителя. Оптимальные регулирующие вентили на обратном патрубке, с возможностью замены колпачка ручного или дистанционного регулирования на сервопривод. В комплект входят шаровые краны с термометрами и воздухоотводчики со сливным кранами.

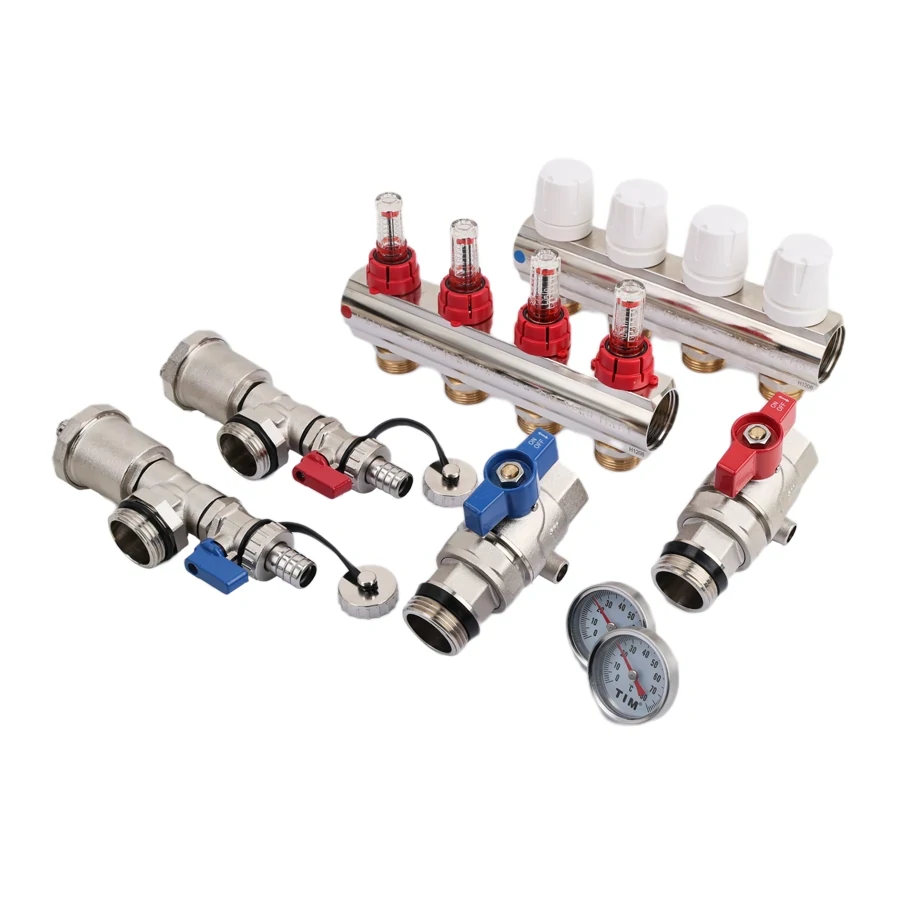

Состоит из:

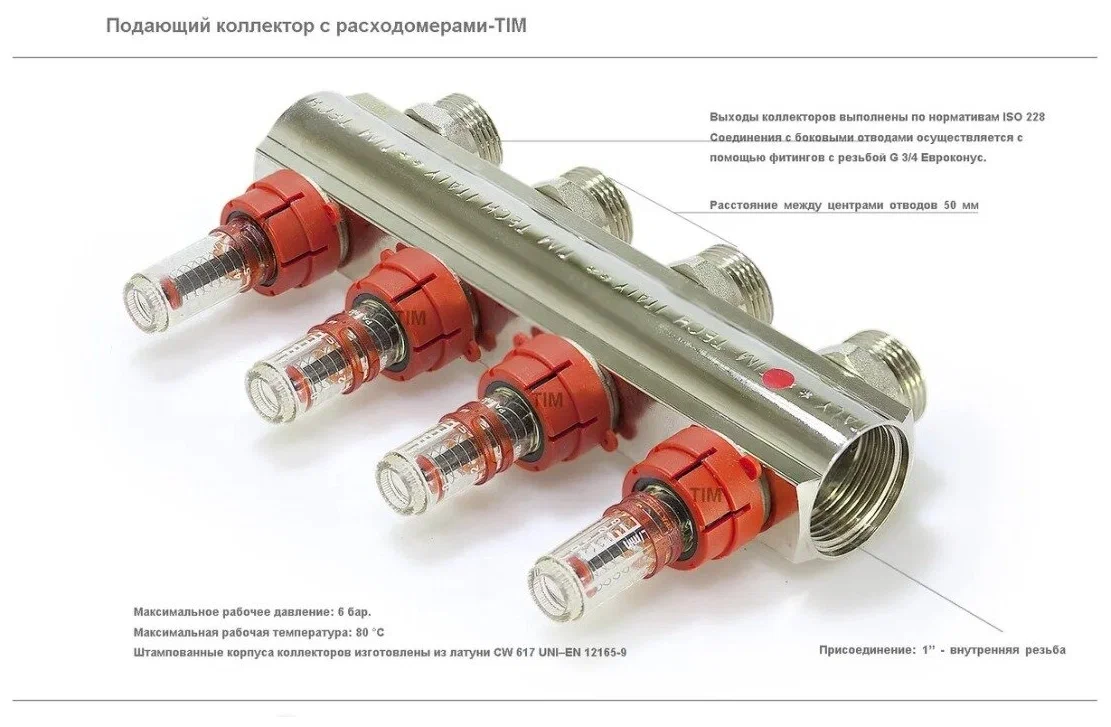

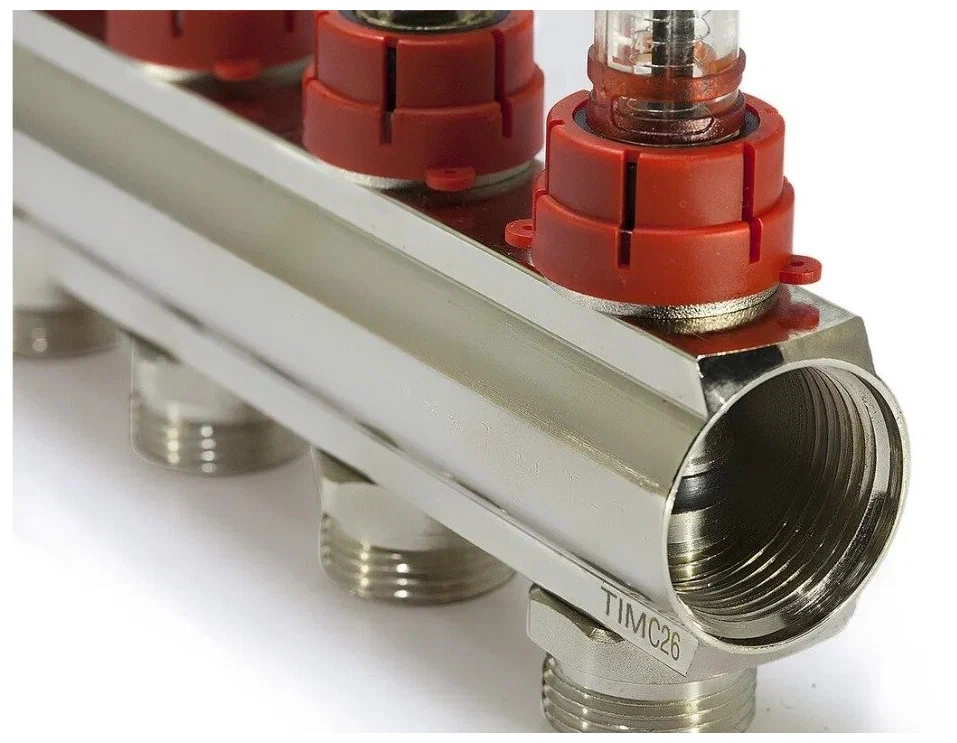

- 1 шт. Напорный коллектор с расходомерами
- 1 шт. Обратный коллектор с термостатическими вентилями

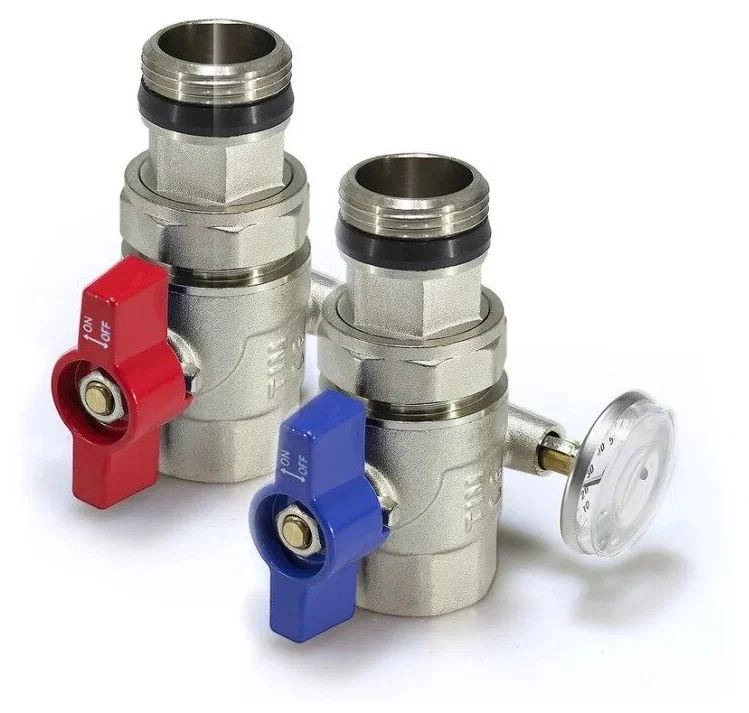

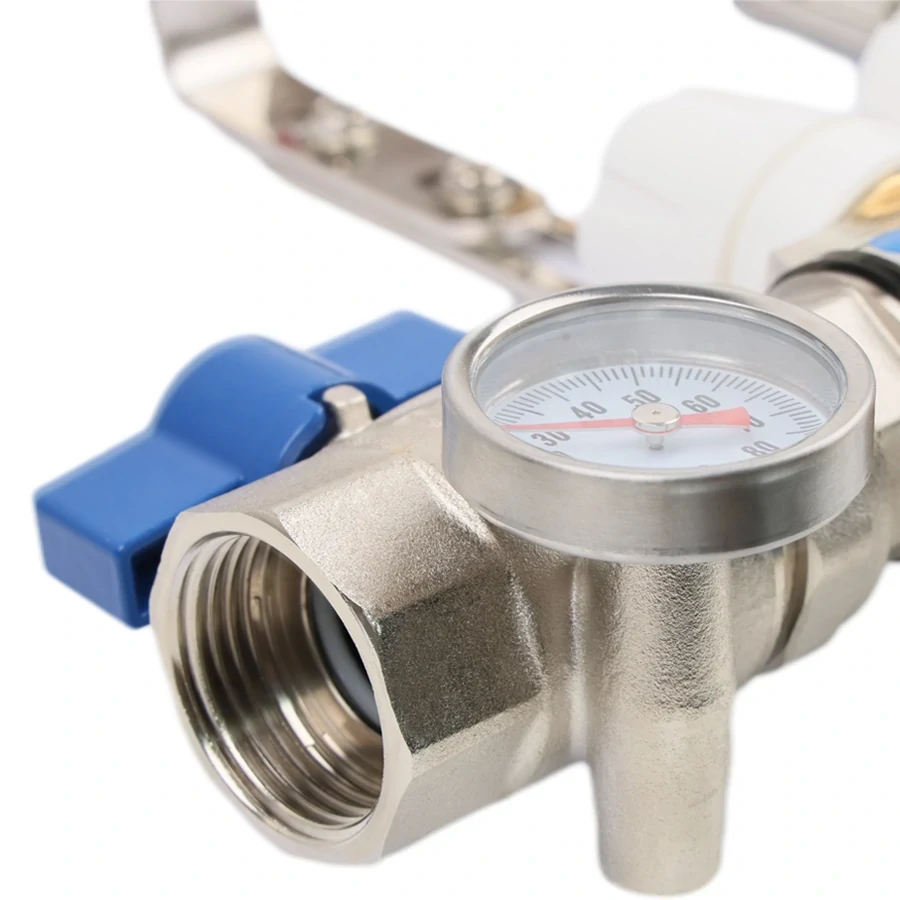

- 2 шт. Перекрывающий шаровой кран

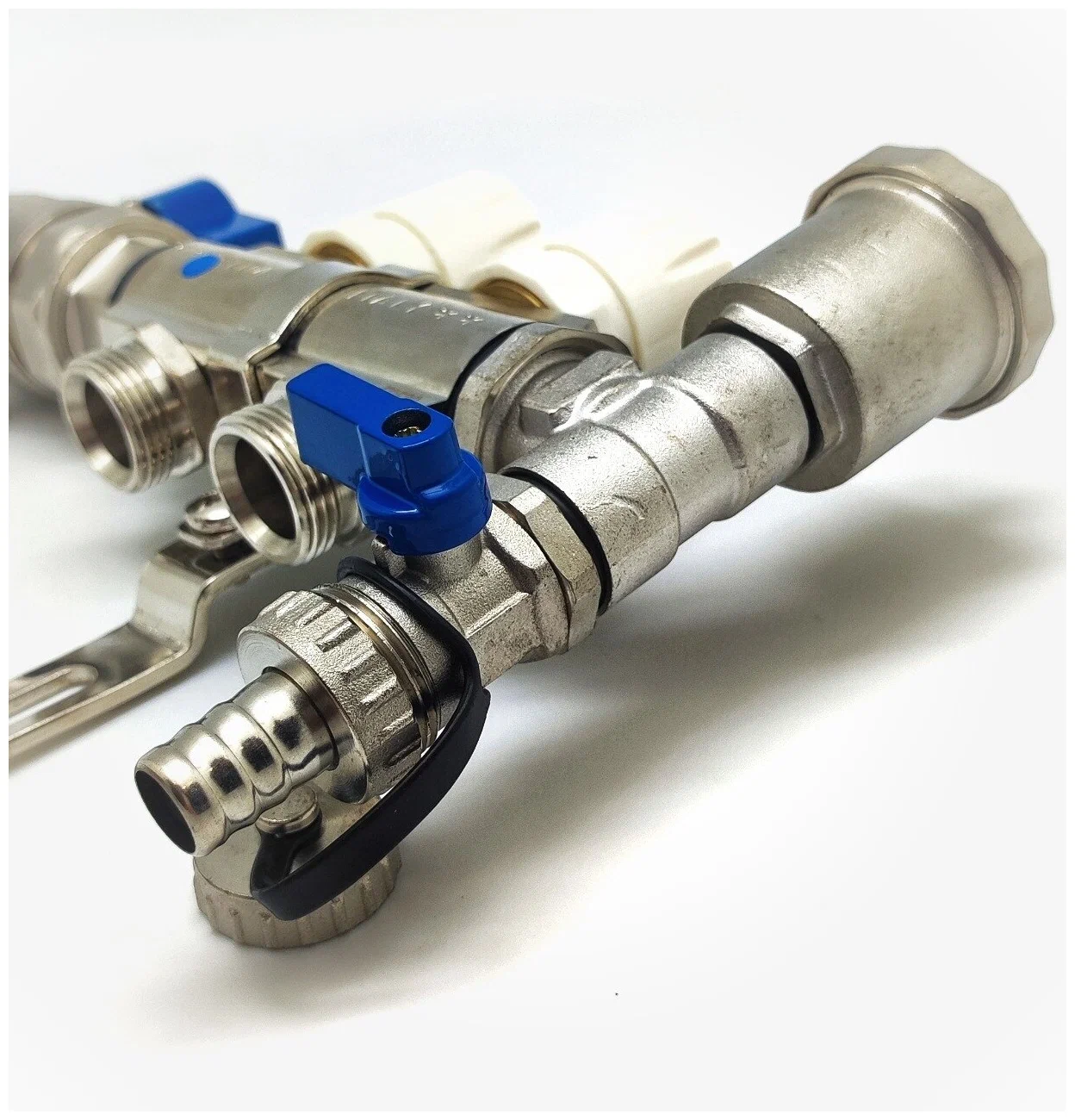

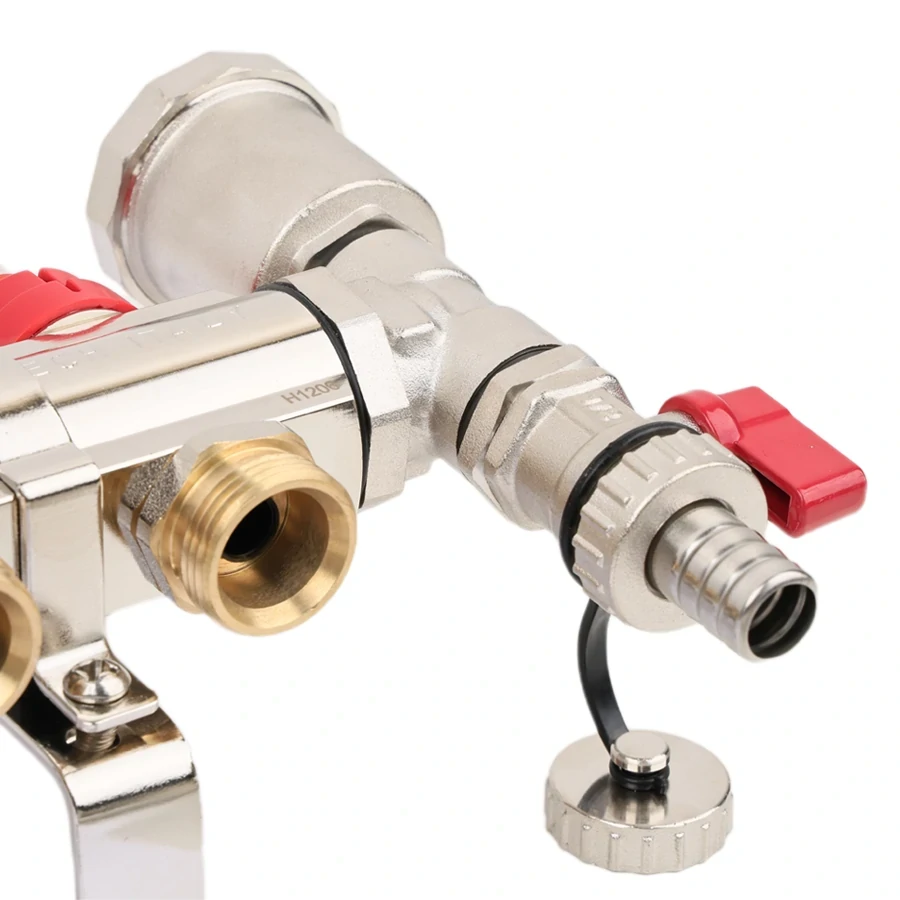

- 2 шт. Концевой фитинг с автоматическим воздухоотводчиком и сливным краном

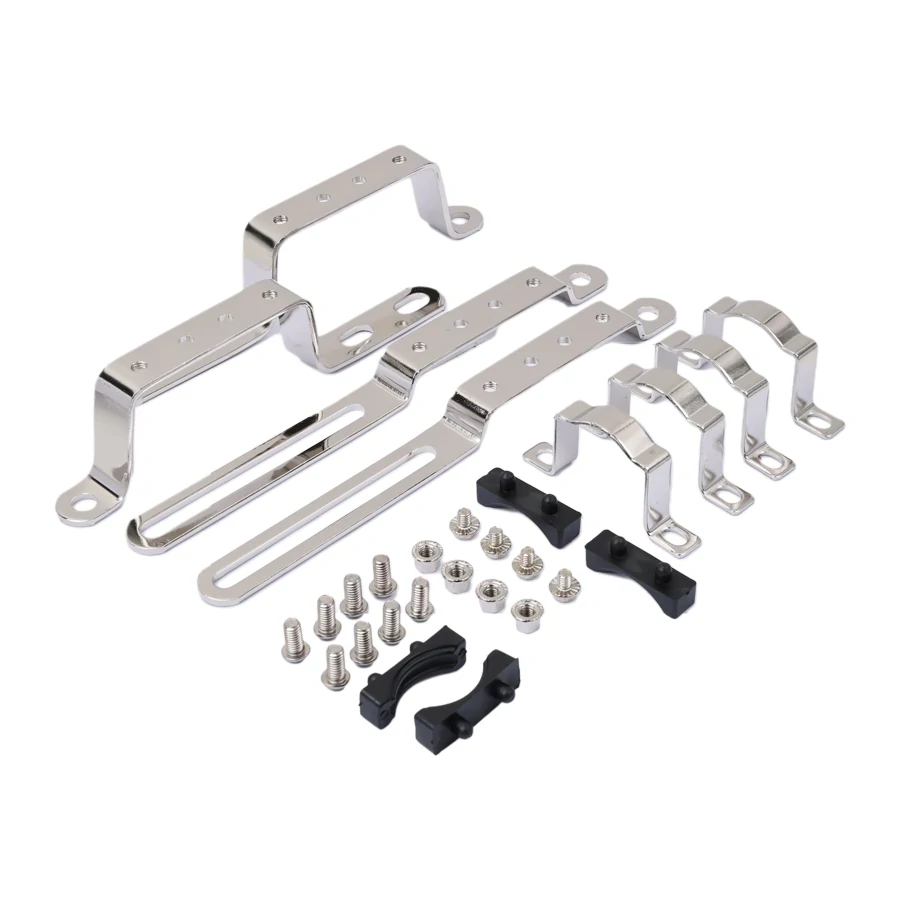

- 2 шт. Цельнометаллический кронштейн
- 2 шт. заглушки
Размер подключения: 1” (внутренняя резьба)
Максимальное рабочее давление: 6 бар (10 бар для испытания оборудования)
Максимальная рабочая температура: 70°С
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)
Выходы от 3 до 12 с соединением 3/4” Евроконус. Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой
Особенности:
1. Точность контроля и регулирования потока отдельных контуров.
2. Контроль температуры теплоносителя на подающем и обратном коллекторах.
3. Малые потери напора.
4. Блокировка отдельных контуров.
5. Встроенные автоматический воздухоотводный и сливной клапаны.
6. Простота установки

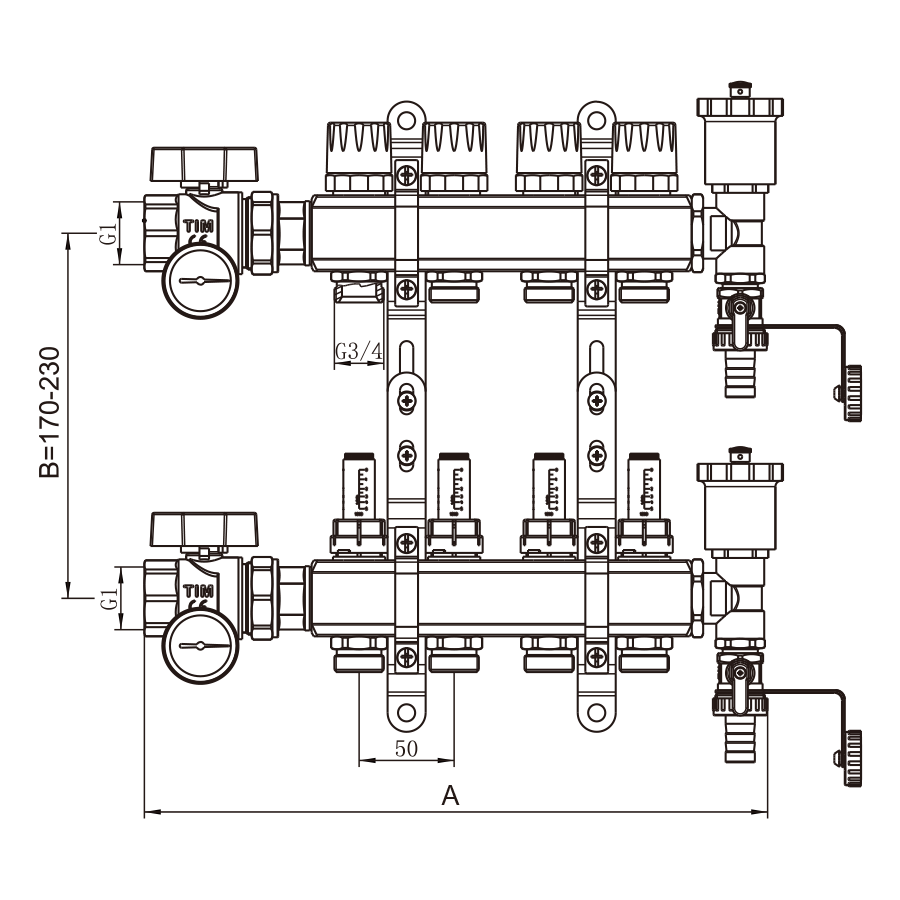

| Артикул | Размер | A | B | Кол-во |
| KA002 | 1"x%"M (2) | 245 | 171-225 | 2 |
| KA003 | 1"x%"M (3) | 295 | 171-225 | 2 |
| KA004 | 1"x%"M (4) | 345 | 171-225 | 2 |
| KA005 | 1"x%"M (5) | 395 | 171-225 | 2 |
| KA006 | 1"x%"M (6) | 445 | 171-225 | 2 |
| KA007 | 1"x%"M (7) | 495 | 171-225 | 2 |
| KA008 | 1"x%"M (8) | 545 | 171-225 | 2 |
| KA009 | 1"x%"M (9) | 595 | 171-225 | 2 |
| KA010 | 1"x%"M (10) | 645 | 171-225 | 2 |
| KA011 | 1"x%"M (11) | 695 | 171-225 | 2 |
| KA012 | 1"x%"M (12) | 745 | 171-225 | 2 |
- Комплектование полное
- Диаметр коллектора 1 "
- Максимальная рабочая температура 110 град
- Расходомер Да
- Расстояние между осями 50 мм
- Максимальное рабочее давление 6 бар
- Минимальная рабочая температура -20 град
- Резьба коллектора Наружная
- Тип коллектора Регулирующий
- Заглушка Да
- Запорный кран Да
- Кран Маевского Да
- Кронштейн Да
- Гарантия 1 год
- Радиаторное отопление Да
- Теплый пол Да
- Диаметр резьбы входного соединения 1 дюйм
- Диаметр резьбы выходного соединения 1 дюйм
- Диаметр резьбы у отвода 3/4 дюйм
- Условный проход выходного соединения 25
- Условный проход входного соединения 25
- Условный проход у отвода 20
- Испытательное давление 6 бар
- Максимальная рабочая температура воды 100 °C
- Длина 176 мм
- Вид коллекторная группа
- Тип коллектора проходной
- Тип управления регулируемый
- Рабочая среда вода, гликоль
- Тип соединения у отвода резьбовой
- Стандарт соединения у отвода евроконус
- Тип резьбы у отвода наружная
- Тип подключения выходного соединения резьбовой
- Тип резьбы выходного соединения внутренняя
- Тип подключения входного соединения резьбовой
- Тип резьбы входного соединения внутренняя
- Теплый пол да
- Радиаторное отопление да
- Подробная комплектация напорный коллектор с запорными вентилями - 1 шт., обратный коллектор с термостатическими вентилями - 1 шт., дренажные клапаны - 2 шт., цельнометаллический кронштейн - 2 шт., заглушки - 2 шт.
- Количество выходов 9
- Материал Латунь
- Производитель TIM
