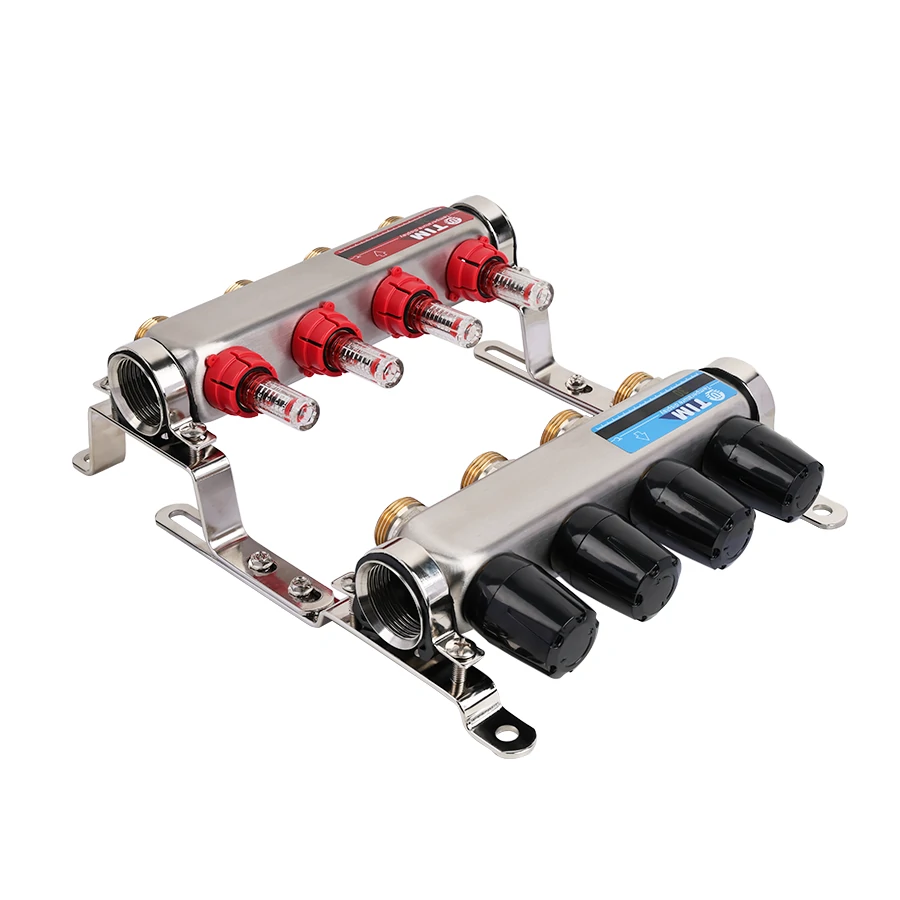

Коллекторная группа упрощеный вариант "КВАДРАТ", из нержавеющей стали, 1", 11 ходов

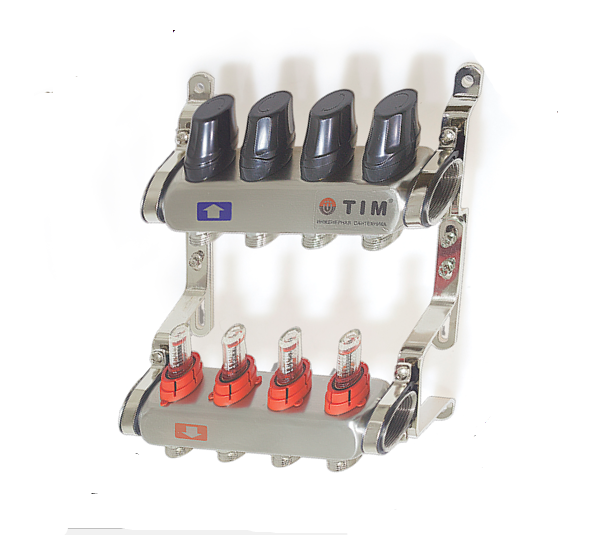

Коллекторная группа с настроечными и термостатическими клапанами с регулировочными ручками и воздухоотводчиками
Коллекторный блок служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °C, рабочим давлением до 10 бар
Состоит из:
- 1 шт. Напорный коллектор с запорными вентилями
- 1 шт. Обратный коллектор с термостатическими вентилями
- 2 шт. дренажные клапаны
- 2 шт. Автоматический воздухоотводчик

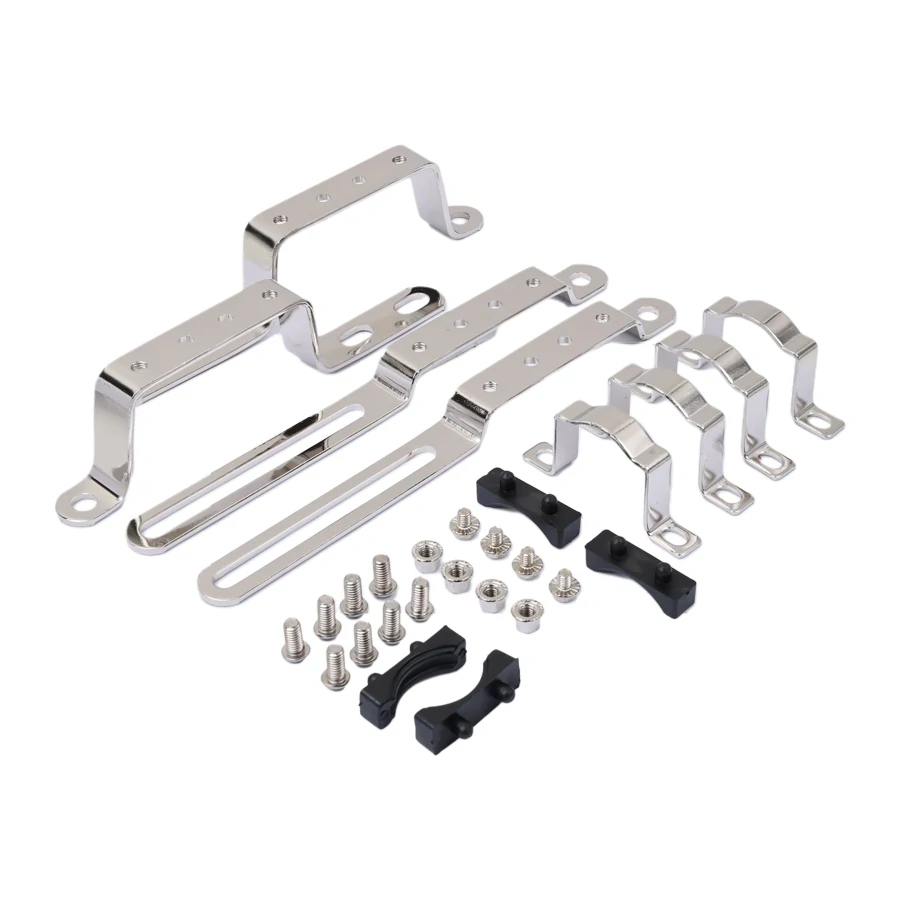

- 2 шт. Цельнометаллический кронштейн
- 2 шт. заглушки
Размер подключения: 1” (внутренняя резьба) Максимальное рабочее давление: 10 бар Максимальная рабочая температура: 100°С Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)
Выходы от 3 до 12 с соединением 3/4” Евроконус. Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой М30х1,5
Особенности:
1. Регулирование потока отдельных контуров.
2. Малые потери напора.
3. Блокировка отдельных контуров.
4. Простота установки

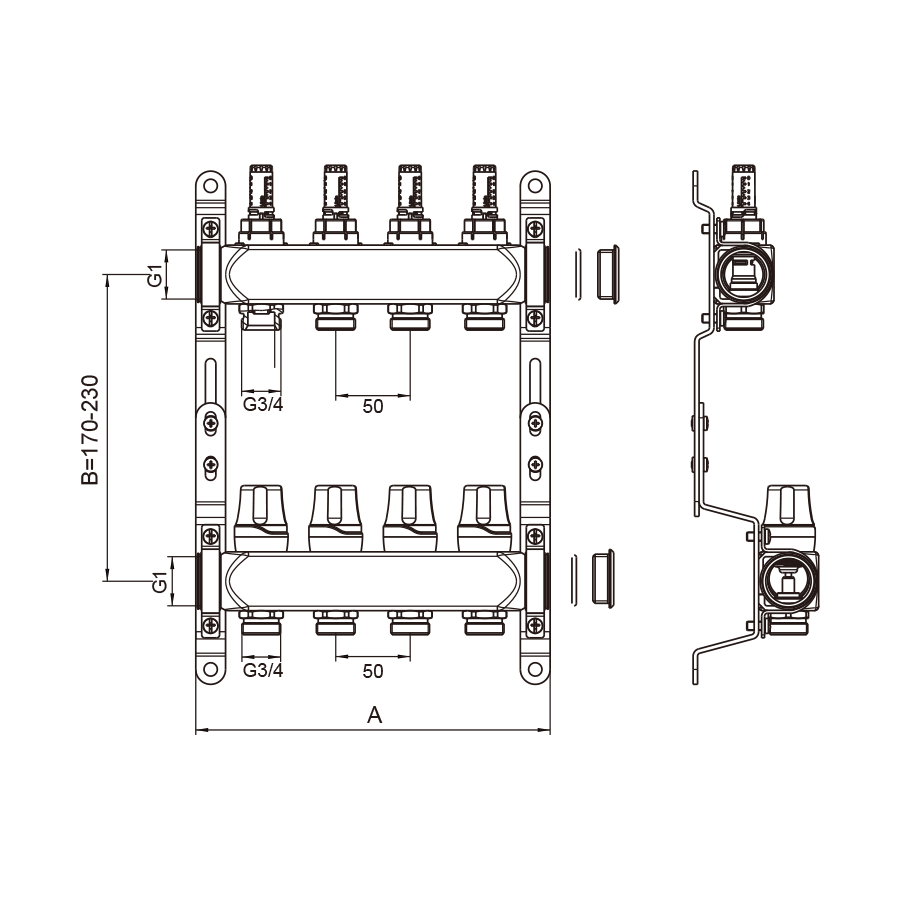

| Артикул | Размер | A | B | Кол-во |
| KDS5002 | 1"x%"M (2) | 100 | 171-225 | 2 |
| KDS5003 | 1"x%"M (3) | 150 | 171-225 | 2 |
| KDS5004 | 1"x%"M (4) | 200 | 171-225 | 2 |
| KDS5005 | 1"x%"M (5) | 250 | 171-225 | 2 |
| KDS5006 | 1"x%"M (6) | 300 | 171-225 | 2 |
| KDS5007 | 1"x%"M (7) | 350 | 171-225 | 2 |
| KDS5008 | 1"x%"M (8) | 400 | 171-225 | 2 |
| KDS5009 | 1"x%"M (9) | 450 | 171-225 | 2 |
| KDS5010 | 1"x%"M (10) | 500 | 171-225 | 2 |
| KDS5011 | 1"x%"M (11) | 550 | 171-225 | 2 |
| KDS5012 | 1"x%"M (12) | 600 | 171-225 | 2 |
- Комплектование автовоздухоотводчик, сливной кран
- DN выхода 1'н x 3/4'н
- Диаметр коллектора 1 "
- Максимальная рабочая температура 70 град

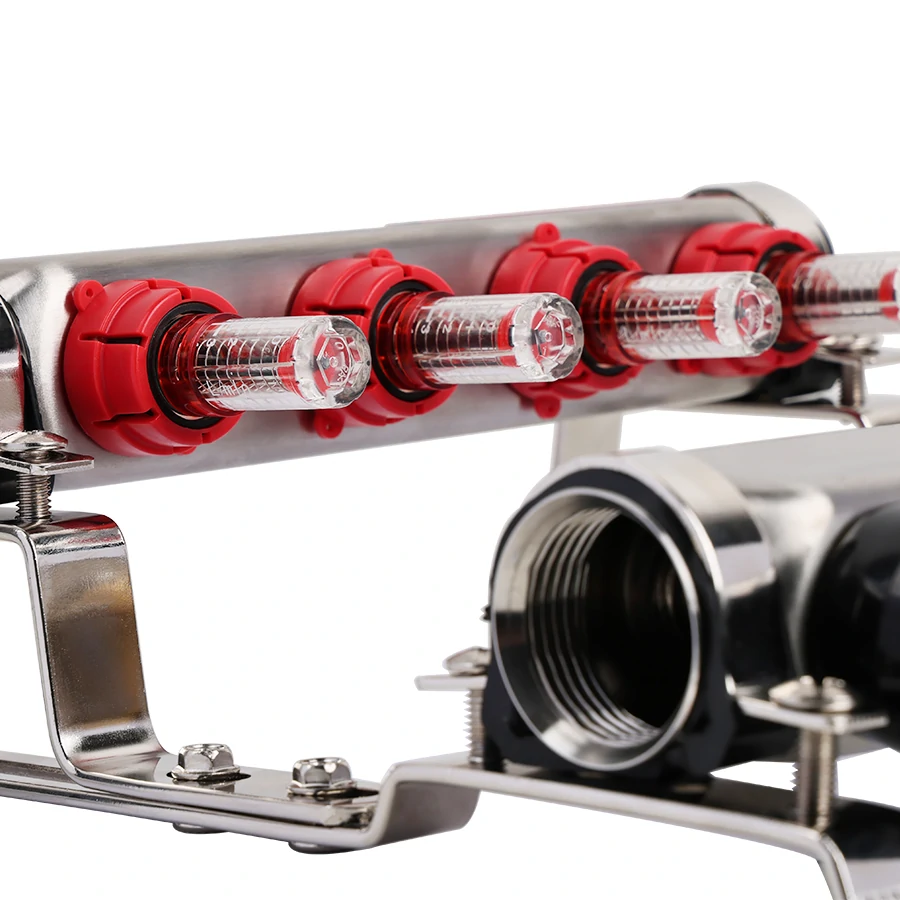

- Расходомер Да
- Расстояние между осями 50 мм
- Максимальное рабочее давление 6 бар
- Минимальная рабочая температура 5 град
- Резьба коллектора Наружная
- Тип коллектора Регулирующий
- Заглушка Нет
- Запорный кран Нет
- Кран Маевского Нет
- Кронштейн Да
- Гарантия 1 год
- Теплый пол Да
- Диаметр резьбы входного соединения 1 дюйм
- Диаметр резьбы выходного соединения 1 дюйм
- Диаметр резьбы у отвода 3/4 дюйм
- Условный проход выходного соединения 25
- Условный проход входного соединения 25
- Условный проход у отвода 20
- Испытательное давление 6 бар
- Максимальная рабочая температура воды 100 °C
- Длина 176 мм
- Вид коллекторная группа
- Тип коллектора проходной
- Тип управления регулируемый
- Рабочая среда вода, гликоль
- Тип соединения у отвода резьбовой
- Стандарт соединения у отвода евроконус
- Тип резьбы у отвода наружная
- Тип подключения выходного соединения резьбовой
- Тип резьбы выходного соединения внутренняя
- Тип подключения входного соединения резьбовой
- Тип резьбы входного соединения внутренняя
- Теплый пол да
- Радиаторное отопление да
- Подробная комплектация напорный коллектор с запорными вентилями - 1 шт., обратный коллектор с термостатическими вентилями - 1 шт., дренажные клапаны - 2 шт., цельнометаллический кронштейн - 2 шт., заглушки - 2 шт.
- Количество выходов 11
- Материал Нержавеющая сталь
- Производитель TIM
