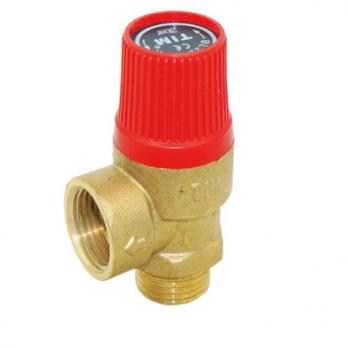

Предохранительный клапан бойлера состоит из двух частей - собственно предохранительного механизма и обратного клапана. Конструктивно приборпредставляет собой два расположенных перпендикулярно друг к другу тонкостенныхцилиндра разного размера с общей рабочей полостью.
Внутри цилиндра большего размера установлен обратный клапан, состоящий из тарелки, пружины и седла, выполненного в корпусе устройства. Резьбовая часть с обеихсторон этой части предохранительного клапана позволяет присоединять устройство квводному патрубку бойлера.
Цилиндр меньшего размера содержит аналогичное запорное устройство, с той лишь разницей, что пружина в его конструкции изначально имеет большую жесткость.
