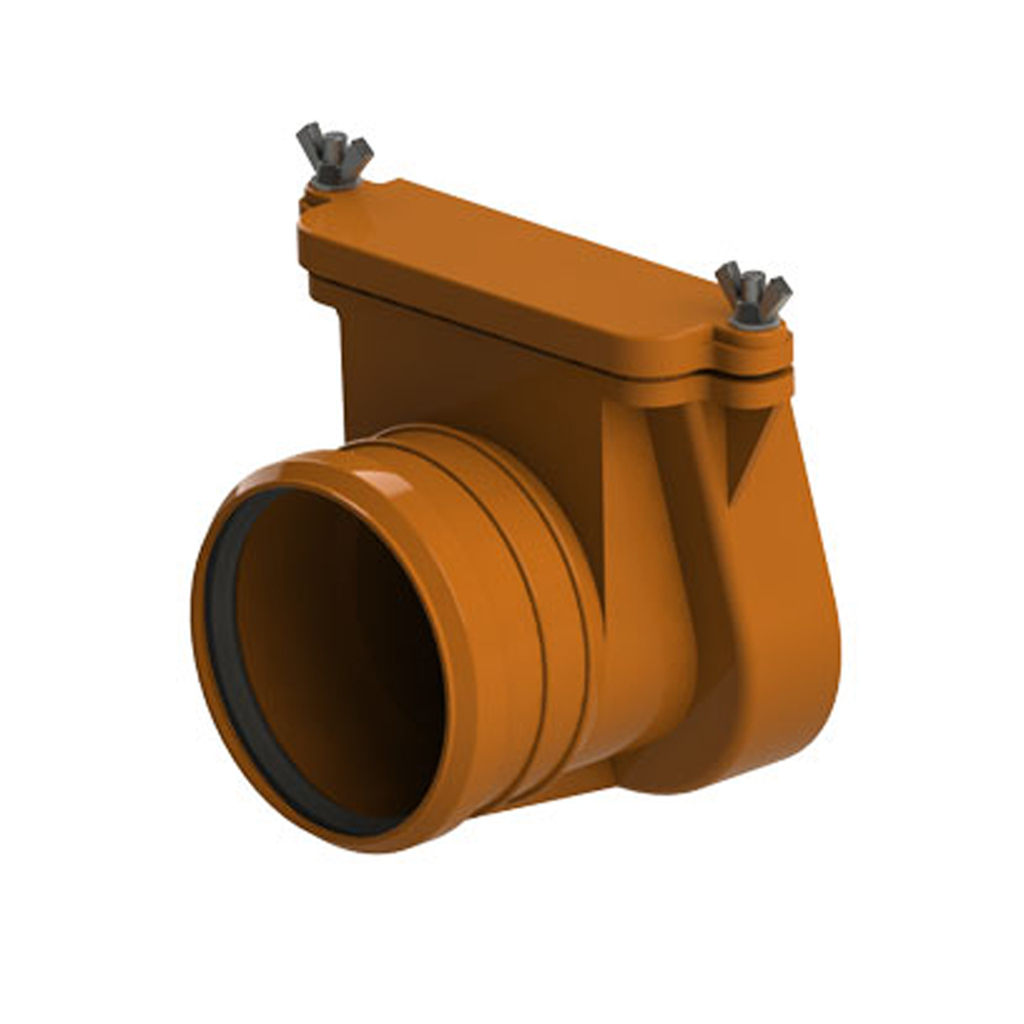

110 Обратный клапан (механический канализационный затвор) для колодца ТП-85.100.0 Татполимер
Механический канализационный затвор ТП-85.100.0 с горизонтальным выпуском предназначен для установки в переливном колодце и предотвращения затопления отводящих трубопроводов при возникновении подпора в наружной сети вследствие засора или подтопления.Технические характеристики:
сырье корпуса - полипропилен;
макс. рабочая температура - не более 60°C (кратковременно (2 - 4 ч) - не более 80°C);
присоединительный размер - 110 мм;
выпуск - горизонтальный;
вес, не более - 1,2 кг;
рабочая среда - фекальные стоки;
направление подачи рабочей среды - одностороннее;
рабочее давление обратного тока - 0 - 3 м водяного столба (0 - 0,029 МПа);
гидравлические испытания обратного тока - 0 - 3,5 м водяного столба (0 - 0,034 МПа);
допуск параллельности уплотнительной поверхности клапана - 0,1 мм;
предельные отклонения габаритных размеров клапанов - ±1 мм;
температура окружающего воздуха - от +1°C до +35 °C;
атмосферное давление - от 650 до 800 мм. рт. ст. (0,087 - 0,107 МПа);
относительная влажность (верхнее значение) - 100% (при 25°C);
срок службы - не менее 50 лет.
Состав изделия и комплектность:
- Корпус;
- Заслонка с резиновым уплотнительным кольцом *;
- Ревизионная крышка;
- Крепежные элементы;
- Уплотнительное кольцо из EPDM.
* Заслонка может быть пластиковая или усиленная из нержавеющей стали.
Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.
Устройство и принцип работы:
- Механический канализационный затвор с запирающей заслонкой, с резиновым уплотнительным кольцом, с ревизионной крышкой и присоединительным входом предназначен под раструбные трубы ПП, ПВХ.
- При отсутствии стоков заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе канализационные стоки открывают заслонку, которая отклоняется от вертикальной оси, и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.
- Механический канализационный затвор устанавливается строго горизонтально на конец трубы, выходящей в переливной колодец. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.
- Входной патрубок затвора ТП-85.100.0 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП с присоединительным размером DN 110.
Последовательность разборки:
1. Отвернуть гайки-барашки и снять шайбы 4;
2. Снять ревизионную крышку 3 с болтов крепления;
3. Снять заслонку 2, вытащив ее из пазов в корпусе 1;
4. Снять уплотнитель крышки (при разборке уплотнитель может остаться как на корпусе 1, так и в крышке 3).
Внимание! Если механический затвор находился в эксплуатации, то промыть все детали большим количеством воды.
Последовательность сборки:
1. Все трущиеся поверхности смазать водостойкой консистентной смазкой (рекомендуется использовать Литол-24, ГОСТ 21150-87);
2. Предварительно смазав уплотнитель крышки изнутри и снаружи, надеть его на корпус 1;
3. Заслонку 2 вставить в пазы корпуса 1;
4. Ревизионную крышку 3 продеть отверстиями на болты крепления и равномерно прижать её к уплотнителю, не допуская его выдавливания;
5. Шайбы продеть на болты крепления и завернуть гайки-барашки 4 вручную, затянуть без использования инструментов.
Техническое обслуживание:
Изделие должно эксплуатироваться по назначению. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то под заслонкой может образовываться грязевой буртик, препятствующий полному закрытию заслонки. В зависимости от загруженности канализационной магистрали затвор необходимо периодически промывать большим количеством воды. Это особенно актуально делать весной, перед интенсивным таяньем снега, и осенью, перед наступлением обильных осадков. Механический канализационный затвор для колодца ТП-85.100.0 нельзя использовать при температурах, неоговоренных в техническом паспорте.
